储能头条获悉，中国储能领域首部强制性国家标准——GB44240-2024《电能存储系统用锂蓄电池和电池组安全要求》于今日（2025年8月1日）正式实施。

该标准由由工业和信息化部归口，中国电子技术标准化研究院（CESI）牵头并组织起草，于2024年7月24日正式发布。

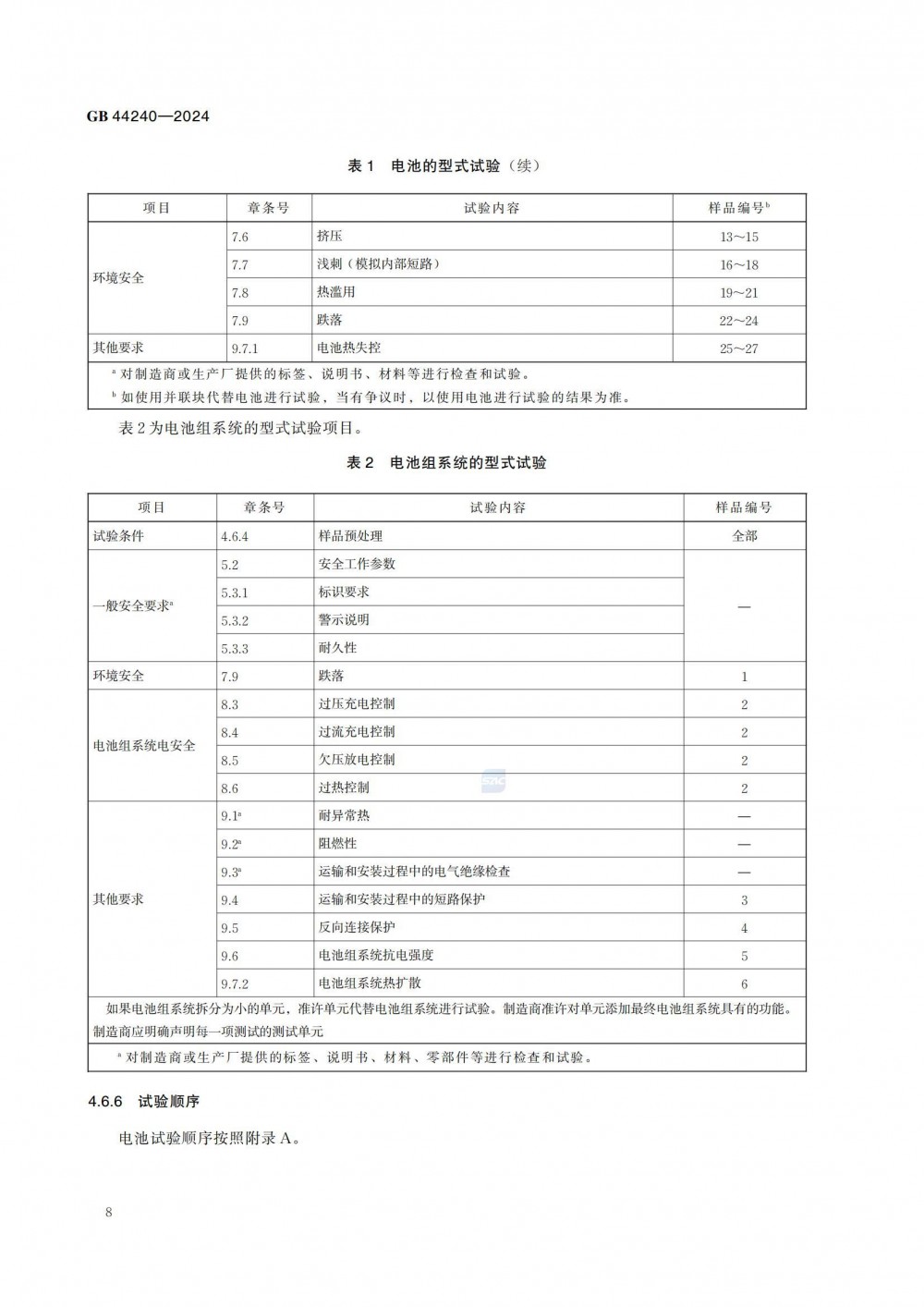

GB44240是目前行业公认最高规格的储能安全性国标，首次将储能锂电池安全要求从“推荐性”升级为“强制性”，涵盖电芯振动、加速冲击、浅刺、强制放电等23项严苛测试。

该标准适用于储能系统用锂蓄电池和电池组，其中储能系统应用包括但不限于电信、中央应急照明和报警系统、固定式发动机启动、光伏系统、大容量储能等场景。

据悉，与现行的标准相比，GB44240是储能领域首部强制性国标，具有准入门槛的法律约束力。其测试条款更聚焦于产品的安全特性，吸纳综合了IEC、UL、UN等多项国际储能标准的关键测试项目，测试对象包括电芯和电池系统，针对电池零部件选项亦有要求。

从测试内容上来看，GB44240在电芯层级新增了振动、加速冲击、浅刺、强制放电等测试项目，同时加严了部分安全测试项目。以过充为例，GB44240在传统基础上增加了恒压过充1h的要求，总过充时长显著增加（充入能量及安全风险与过充时长呈正相关）。并且GB44240的测试覆盖范围更全面，具备对电池性能、电气安全、机械安全、环境可靠性等多维度能力的考察，设定了从电池的设计与制造、运输与安装，到运维及回收的等全链条安全“硬门槛”。

标准还详细介绍了储能电池或电池组测试充放电程序，为制造商企业开展试验提供标准参考。

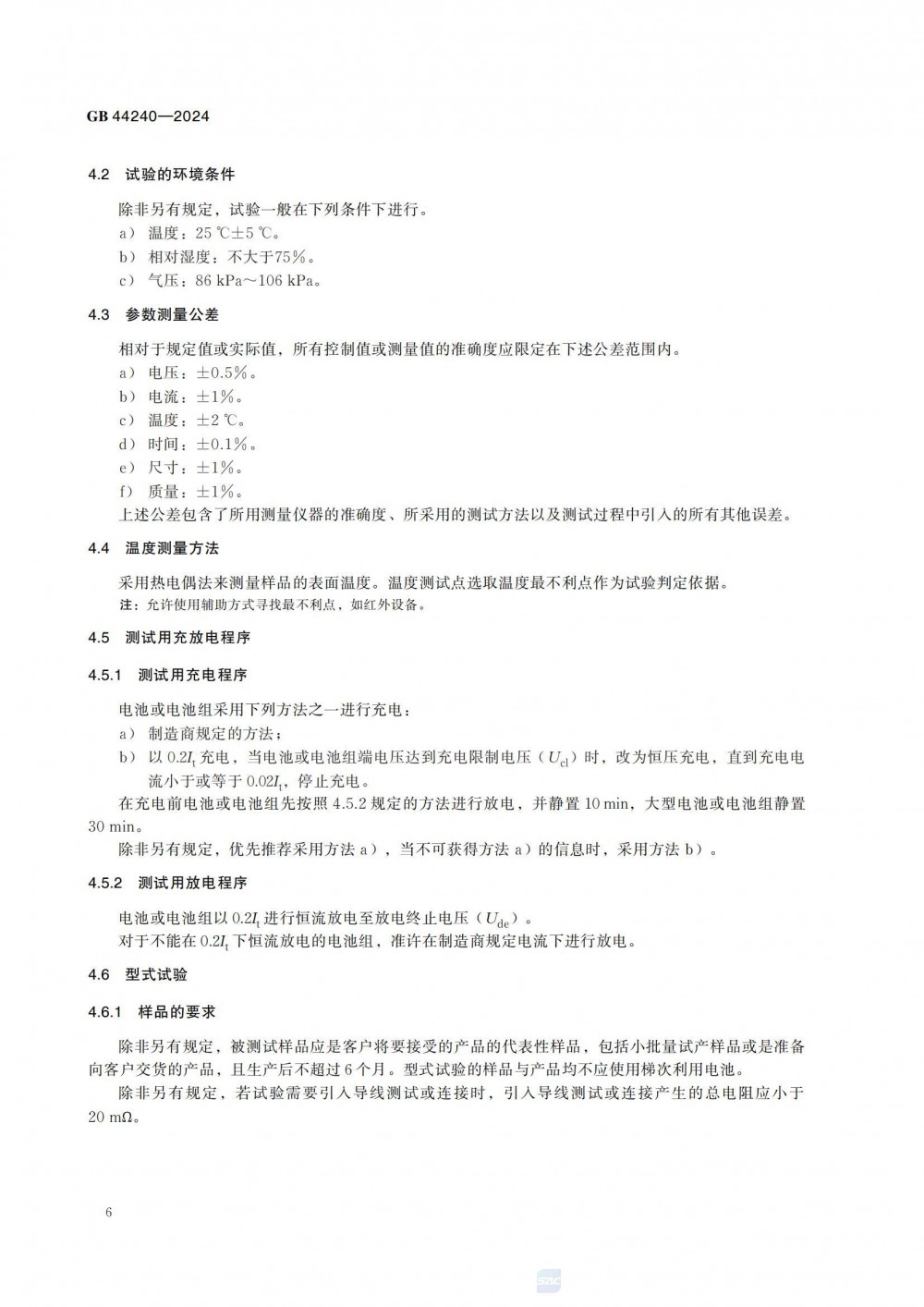

4.5.1测试用充电程序：

电池或电池组采用下列方法之一进行充电：

a）制造商规定的方法；

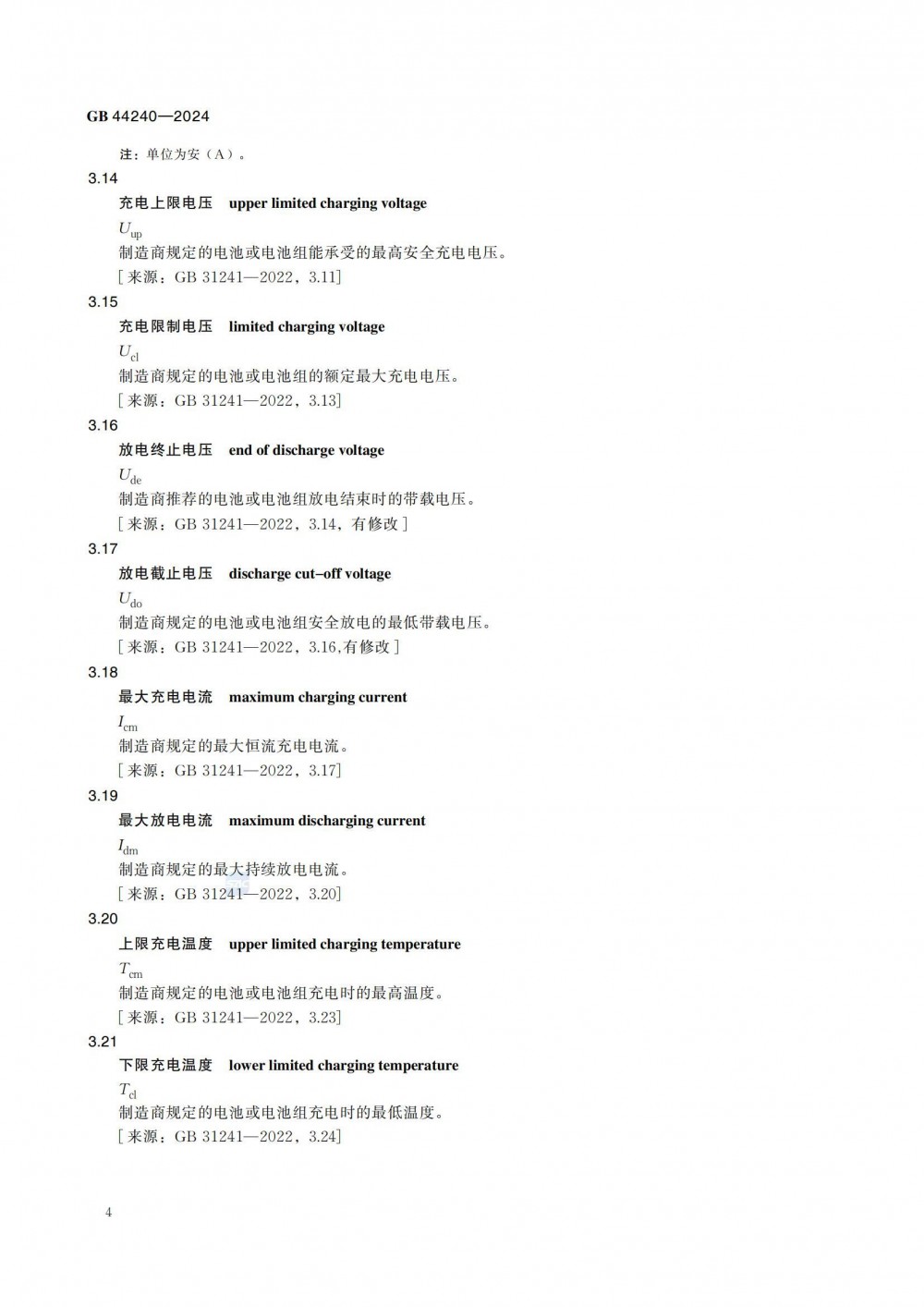

b）以0.2It充电，当电池或电池组端电压达到充电限制电压（Ucl）时，改为恒压充电，直到充电电流小于或等于0.02It，停止充电。

在充电前电池或电池组先按照4.5.2规定的方法进行放电，并静置10min，大型电池或电池组静置30min。除非另有规定，优先推荐采用方法a），当不可获得方法a）的信息时，采用方法b）。

4.5.2　测试用放电程序

电池或电池组以0.2It进行恒流放电至放电终止电压（Ude）。

对于不能在0.2It下恒流放电的电池组，准许在制造商规定电流下进行放电。

电池加热不起火、不爆炸

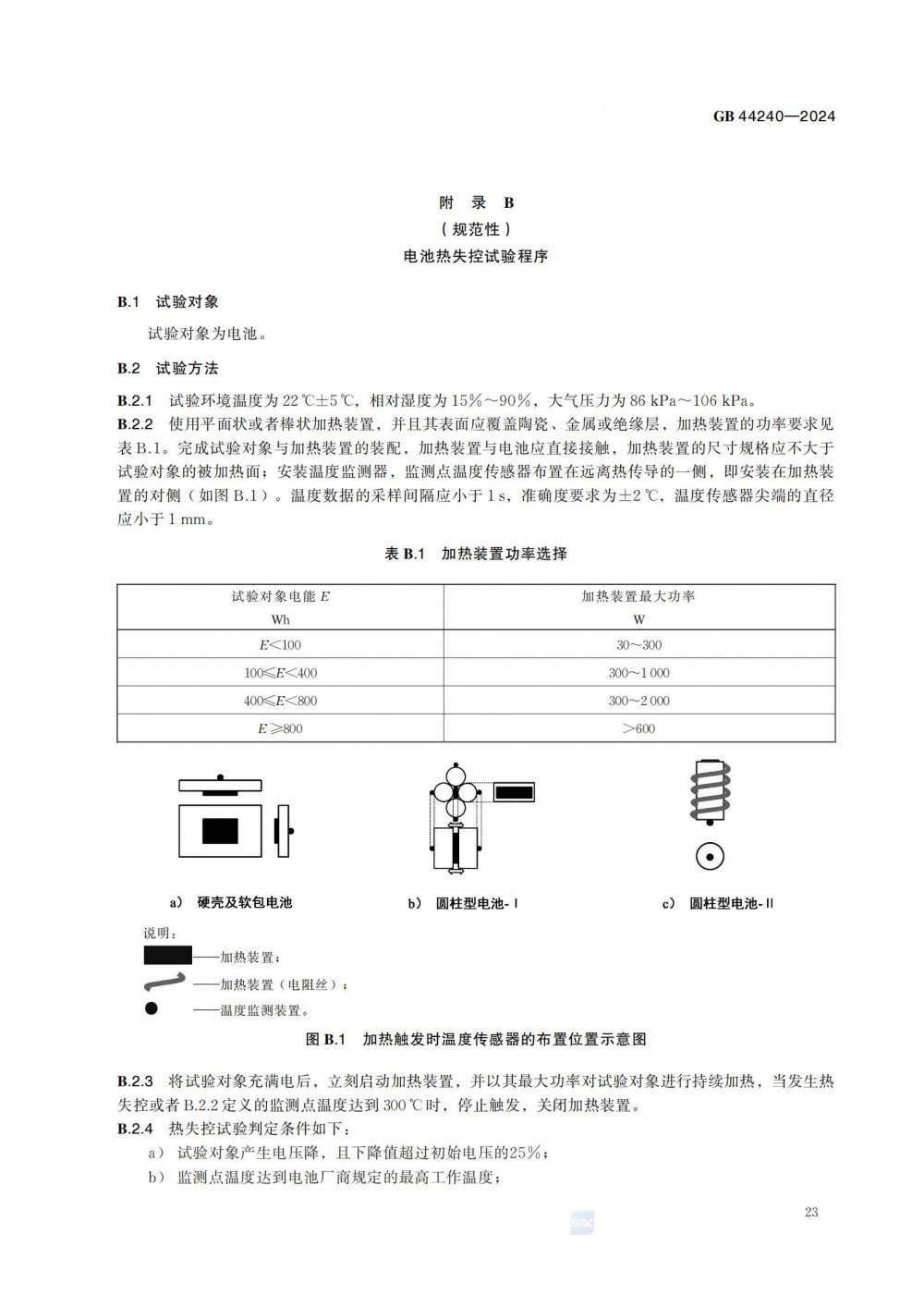

试验环境温度为22℃±5℃，相对湿度为 15%～90%，大气压力为 86kPa～106kPa。

B.2.2使用平面状或者棒状加热装置，并且其表面应覆盖陶瓷、金属或绝缘层。完成试验对象与加热装置的装配，加热装置与电池应直接接触，加热装置的尺寸规格应不大于试验对象的被加热面；安装温度监测器，监测点温度传感器布置在远离热传导的一侧，即安装在加热装置的对侧。温度数据的采样间隔应小于 1s，准确度要求为±2℃，温度传感器尖端的直径应小于 1mm。

B.2.3将试验对象充满电后，立刻启动加热装置，并以其最大功率对试验对象进行持续加热，当发生热失控或者 B.2.2 定义的监测点温度达到 300℃ 时，停止触发，关闭加热装置。

B.2.4热失控试验判定条件如下：

a）试验对象产生电压降，且下降值超过初始电压的25%；

b）监测点温度达到电池厂商规定的最高工作温度；

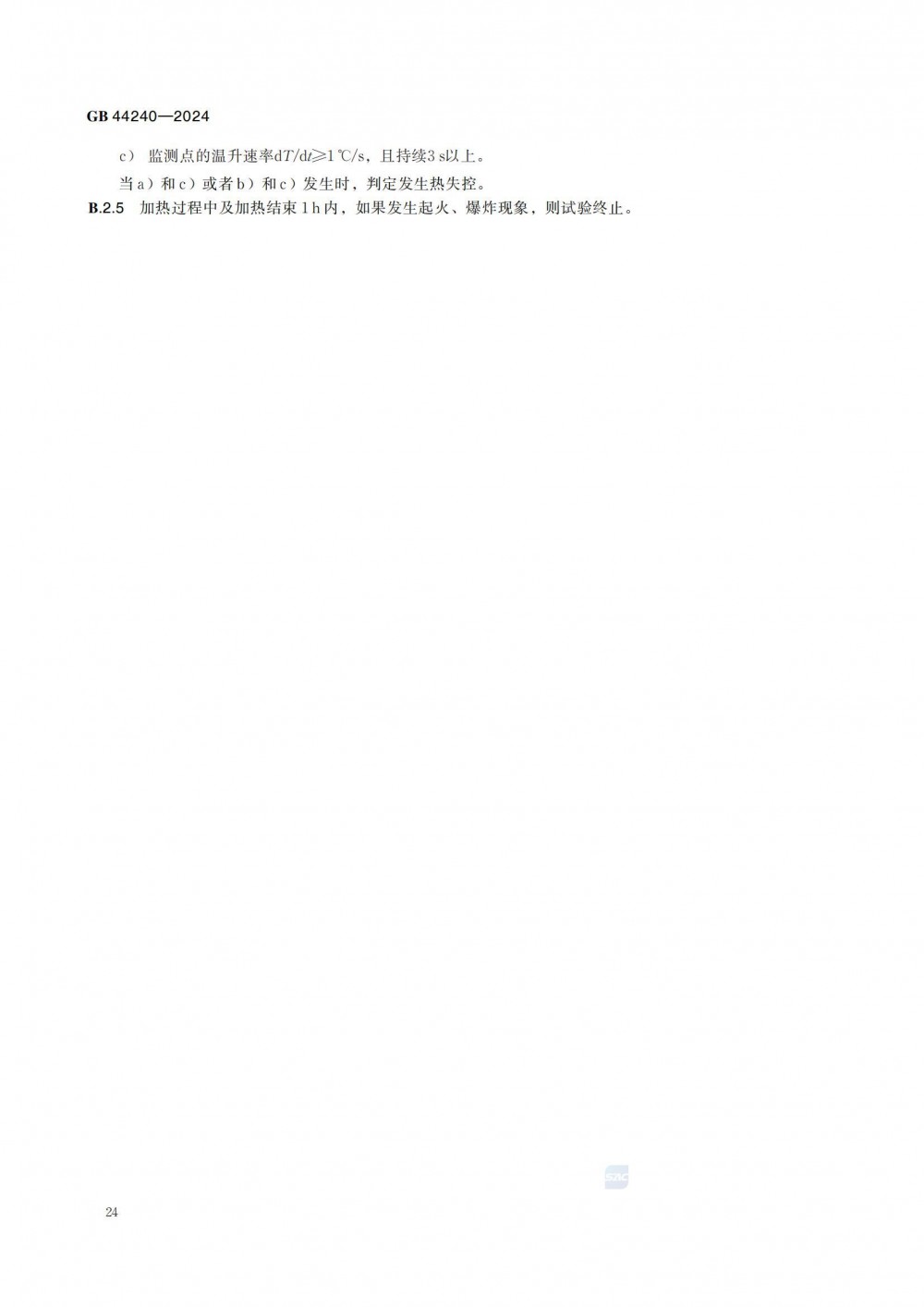

c）监测点的温升速率dT/dt≥1℃/s，且持续3s以上。

当a）和 c）或者 b）和 c）发生时，判定发生热失控。

B.2.5加热过程中及加热结束 1h 内，如果发生起火、爆炸现象，则试验终止。

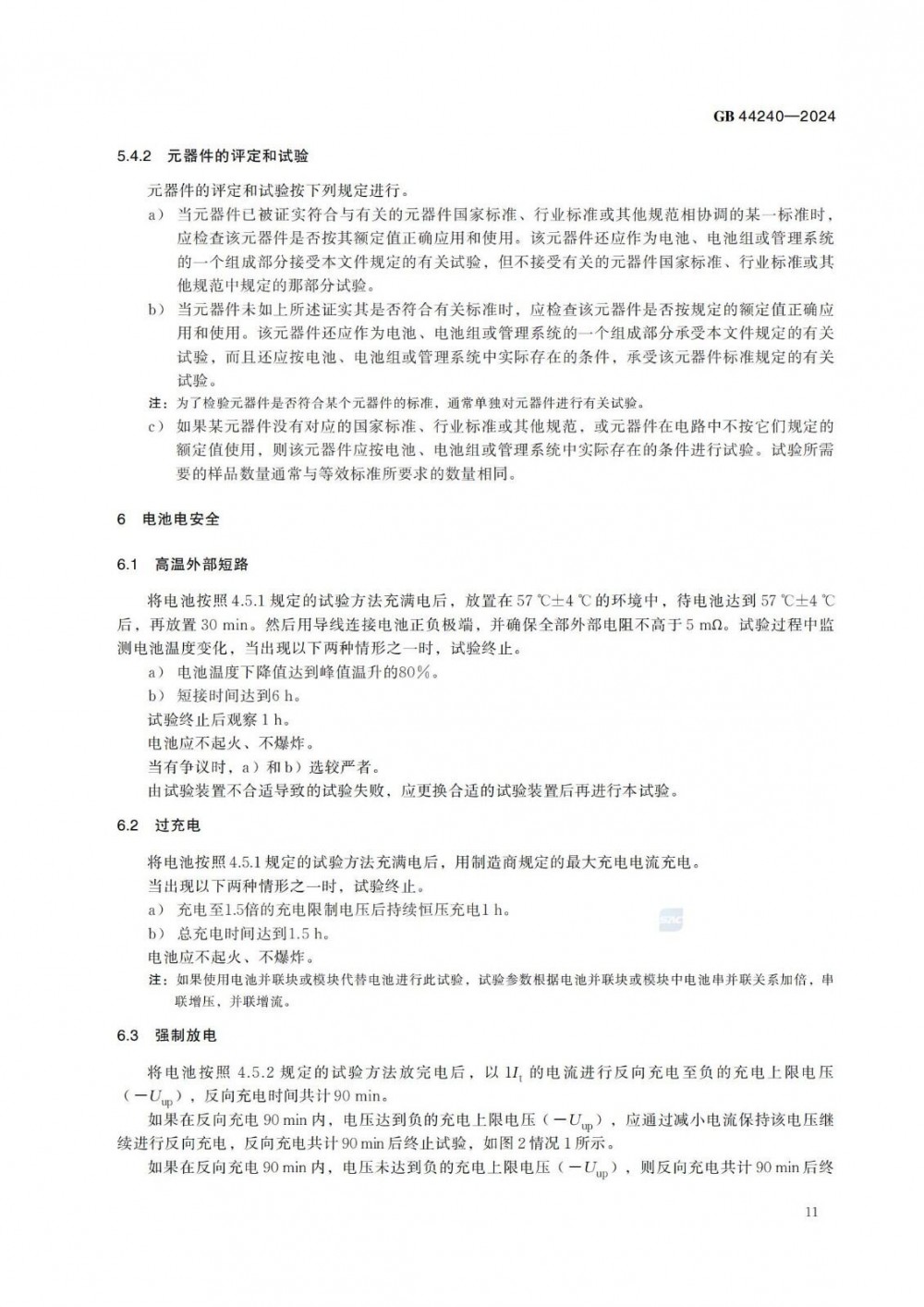

过充电1.5倍，应不起火、不爆炸

将电池按照4.5.1 规定的试验方法充满电后，用制造商规定的最大充电电流充电。

当出现以下两种情形之一时，试验终止。

a）充电至1.5倍的充电限制电压后持续恒压充电1h。

b）总充电时间达到1.5h。

注：如果使用电池并联块或模块代替电池进行此试验，试验参数根据电池并联块或模块中电池串并联关系加倍，串联增压，并联增流。

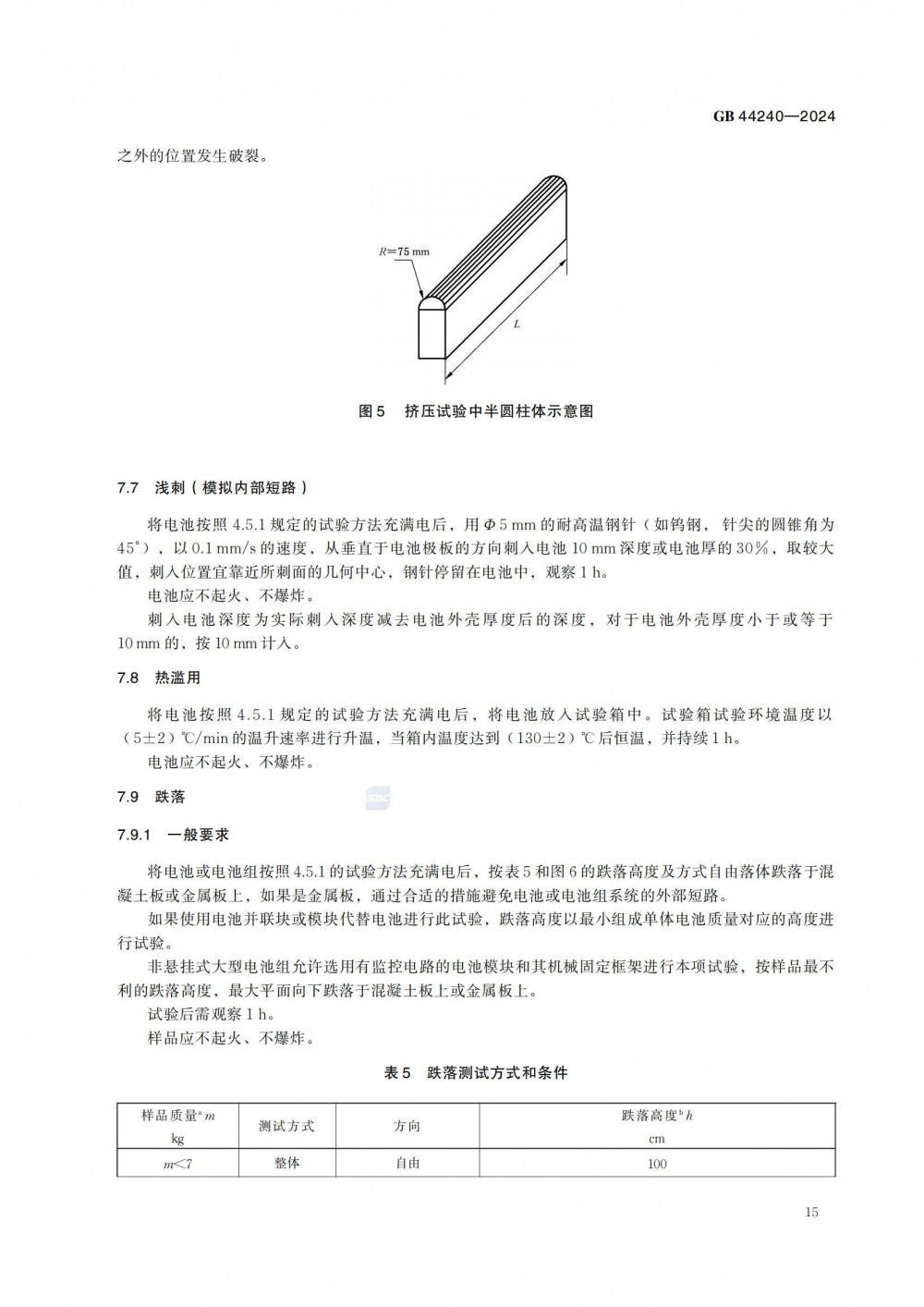

浅刺不起火、不爆炸

将电池按照4.5.1 规定的试验方法充满电后，用 Φ 5mm 的耐高温钢针（如钨钢，针尖的圆锥角为45°），以 0.1mm/s 的速度，从垂直于电池极板的方向刺入电池 10mm 深度或电池厚的 30％，取较大值，刺入位置宜靠近所刺面的几何中心，钢针停留在电池中，观察 1h。

电池应不起火、不爆炸。

刺入电池深度为实际刺入深度减去电池外壳厚度后的深度，对于电池外壳厚度小于或等于10mm的，按 10mm 计入。

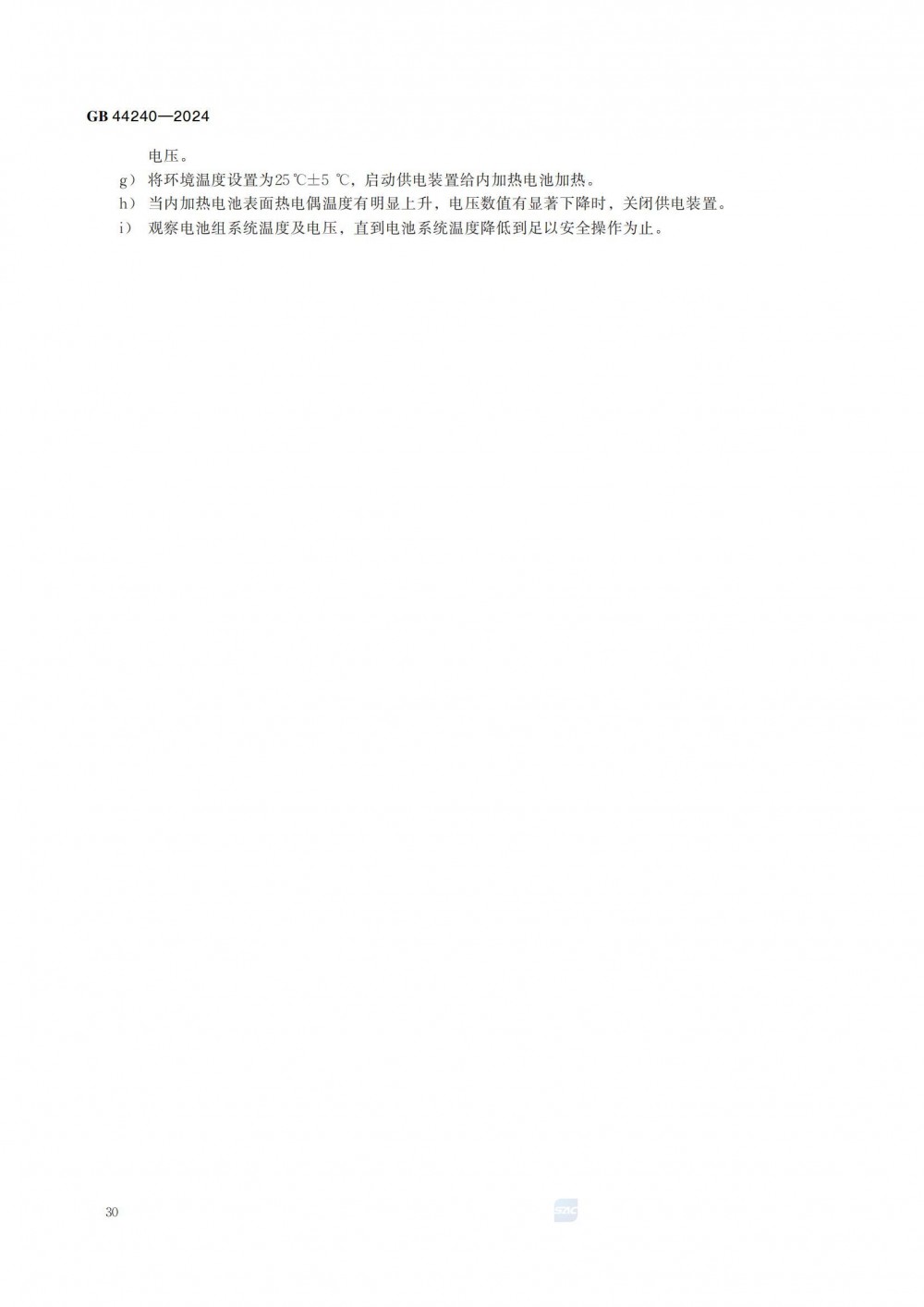

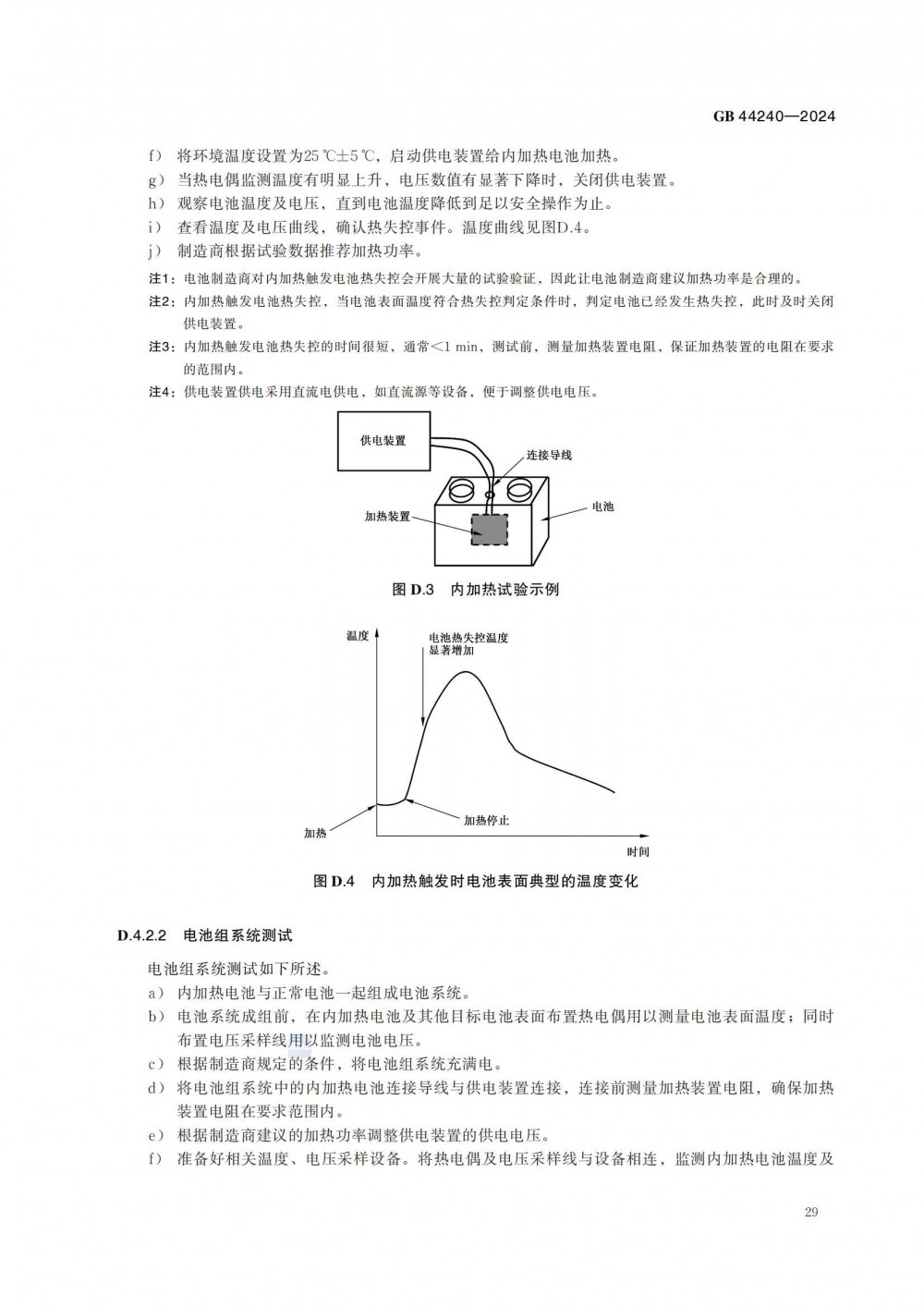

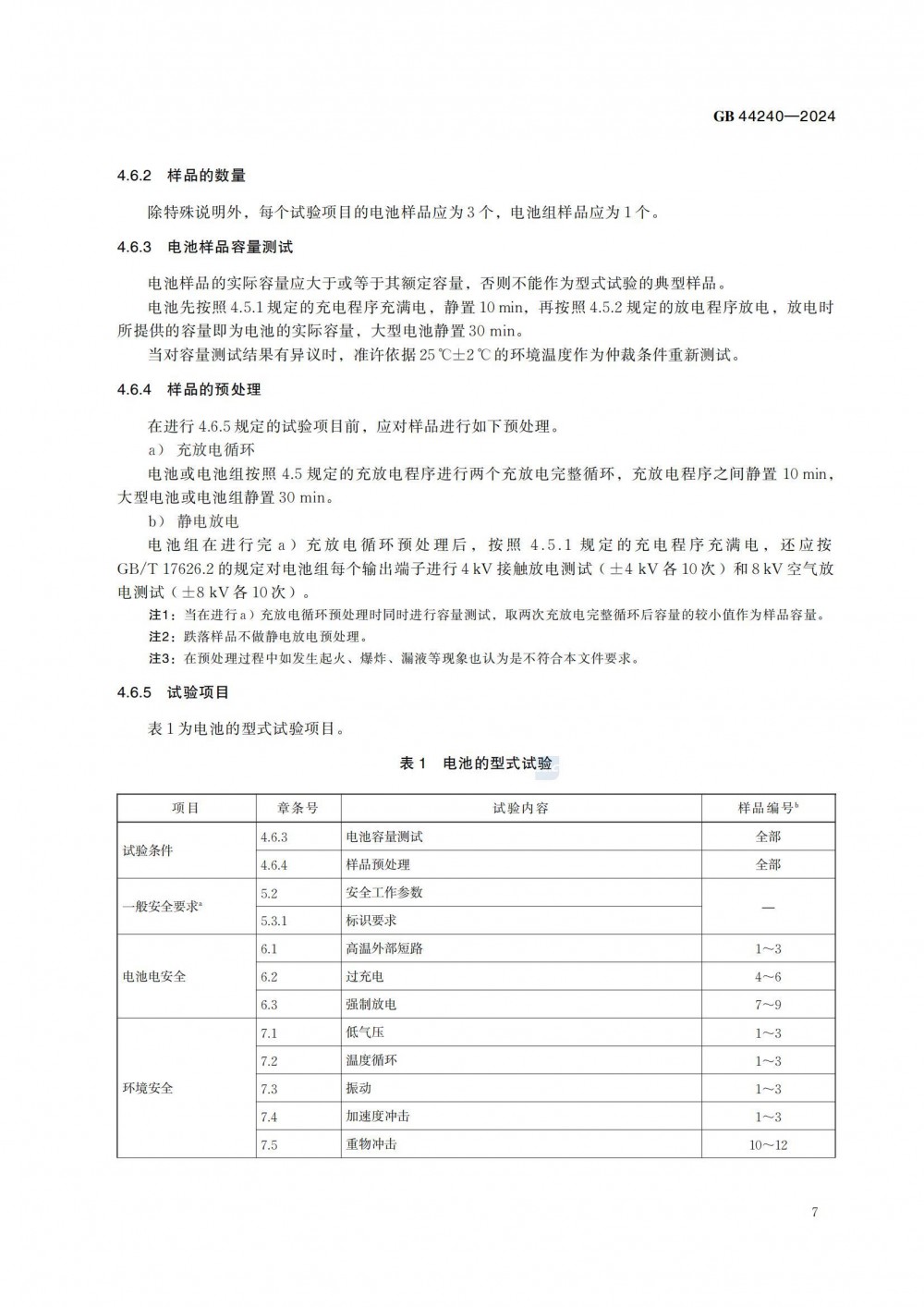

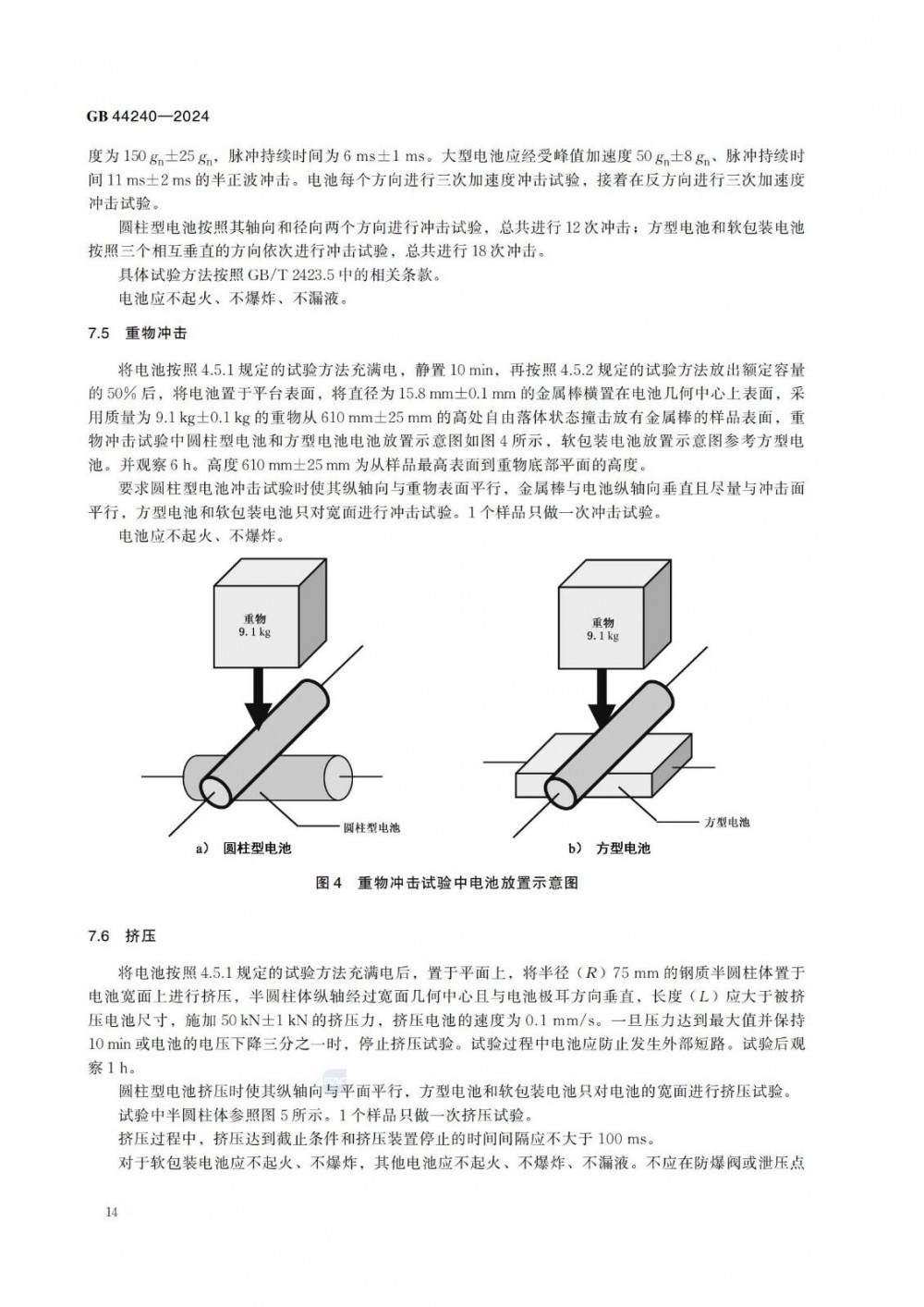

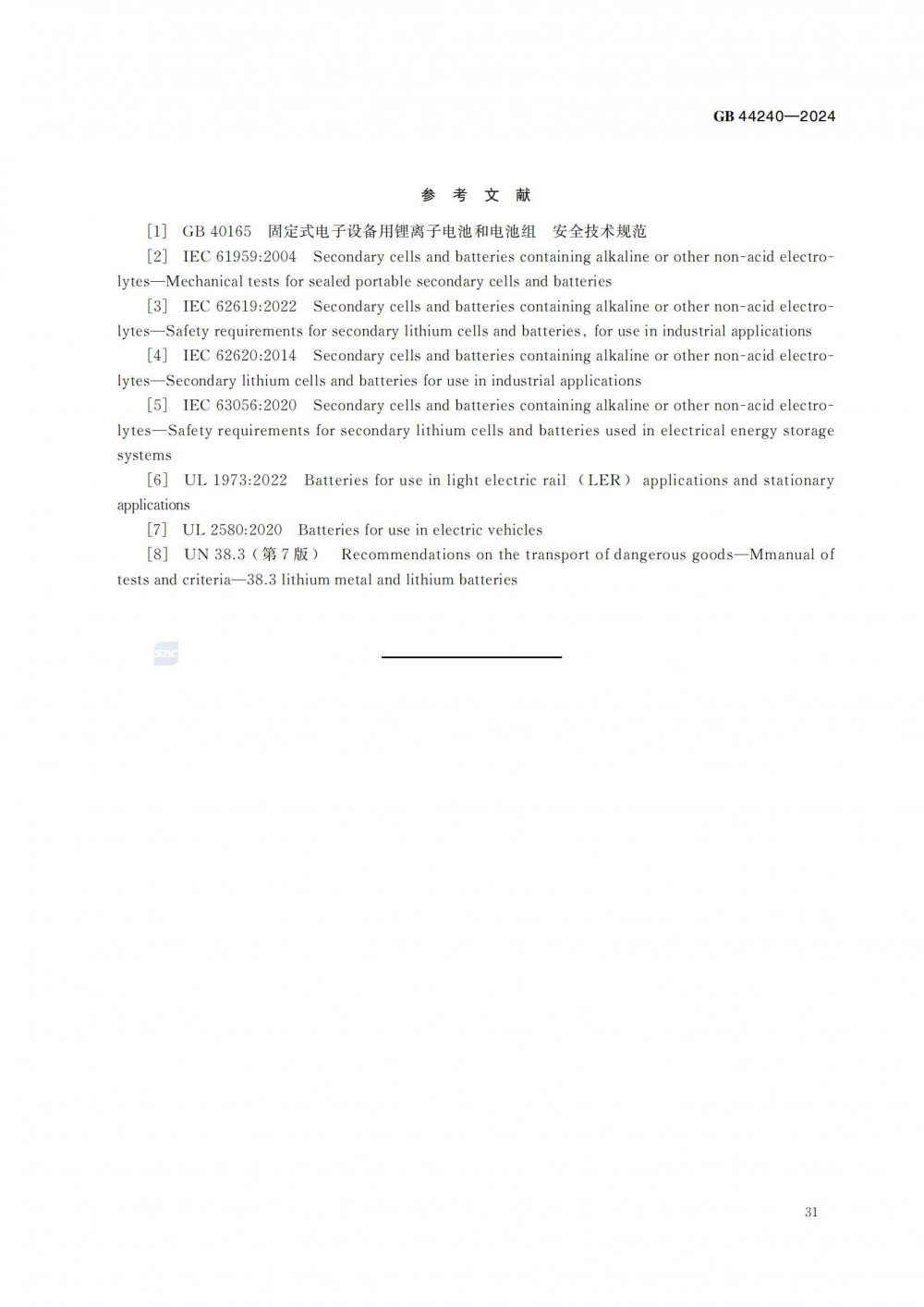

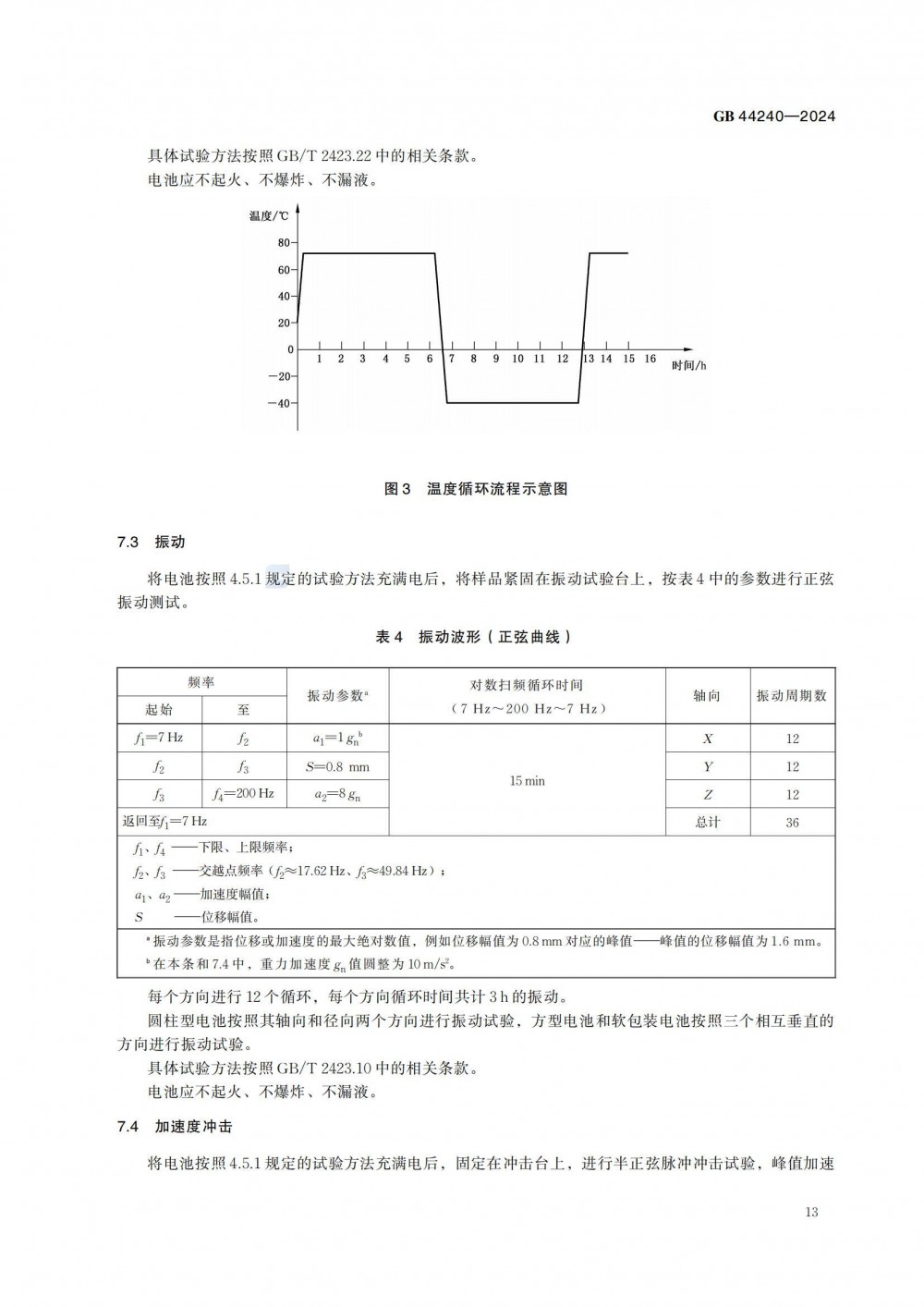

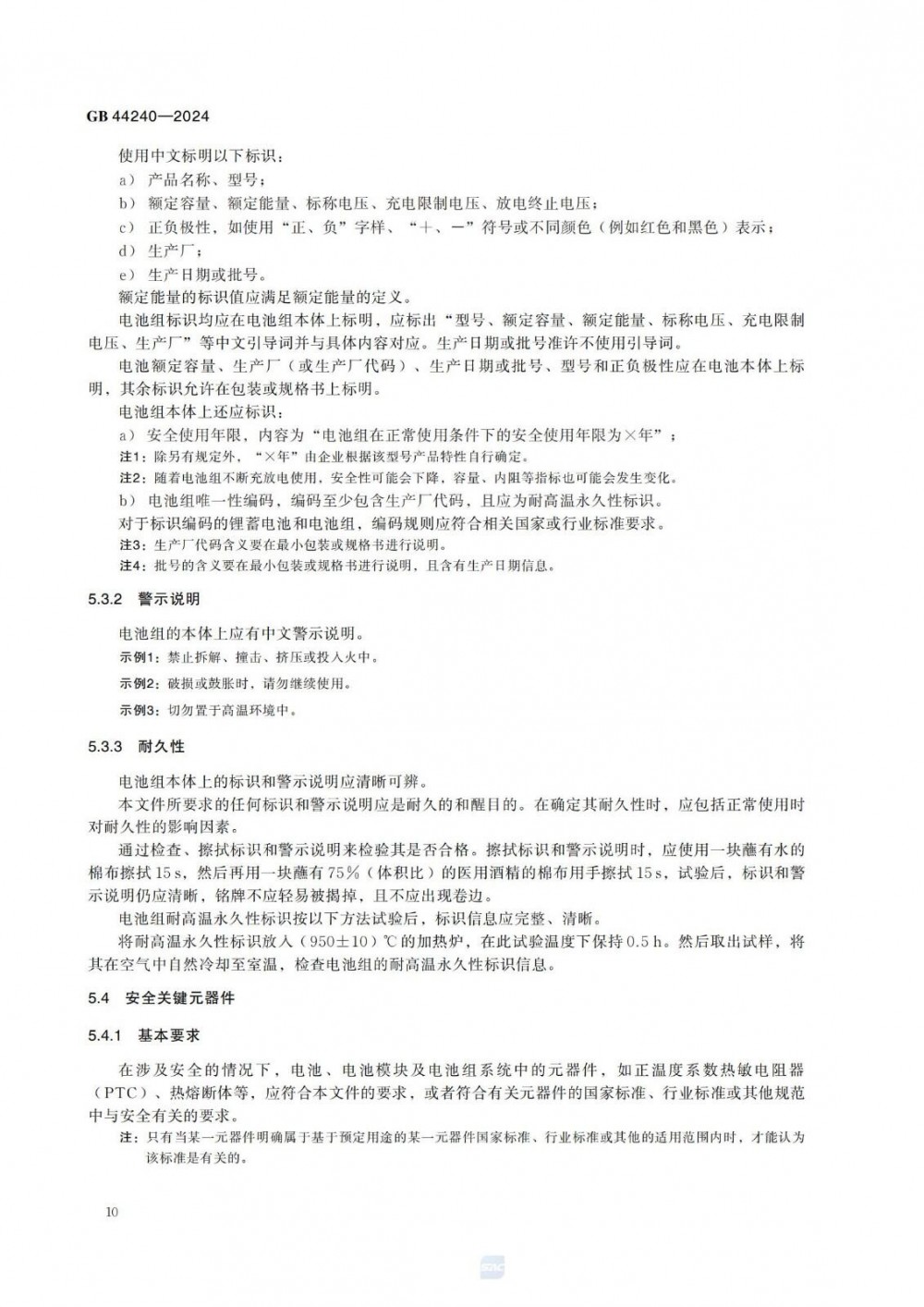

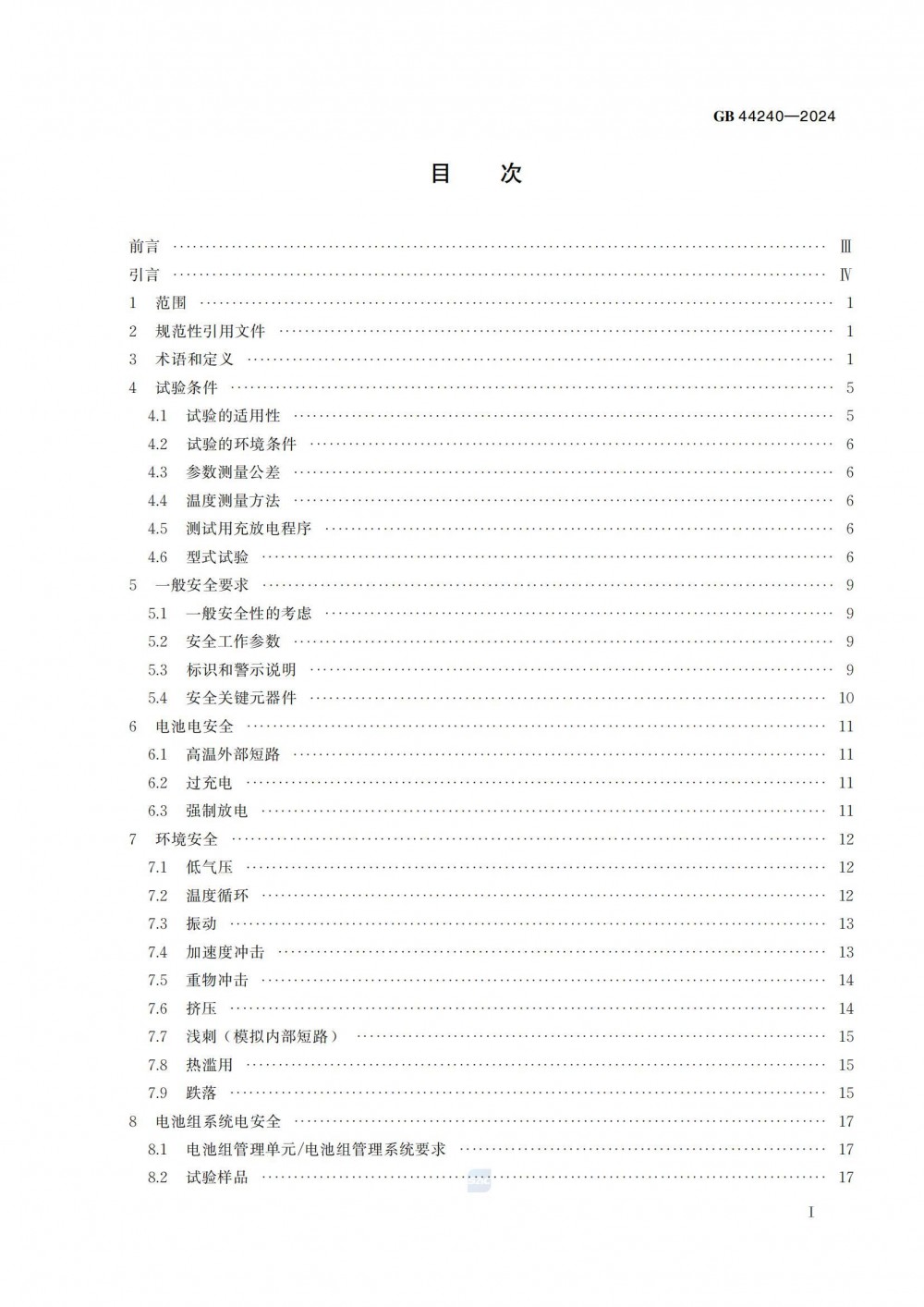

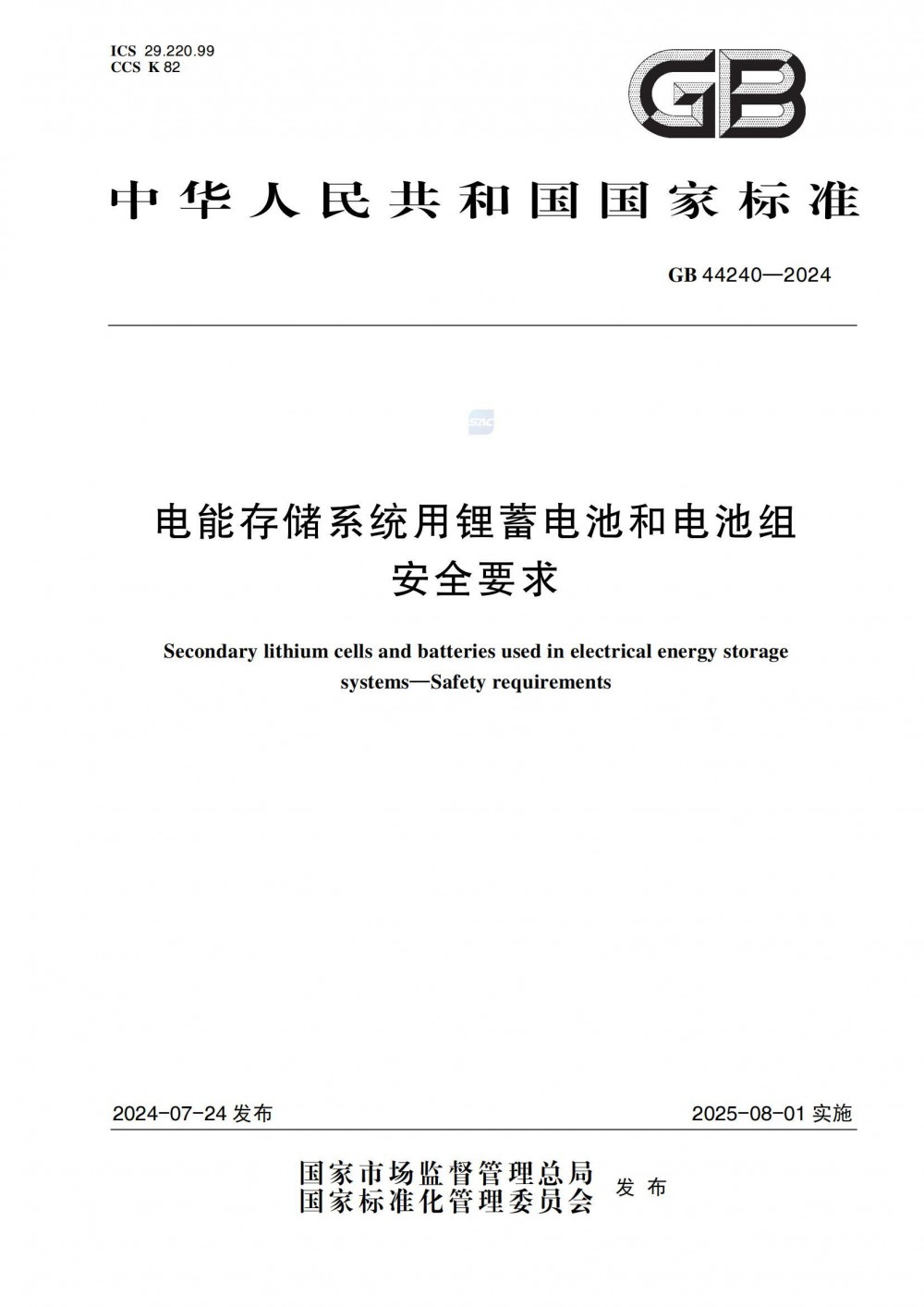

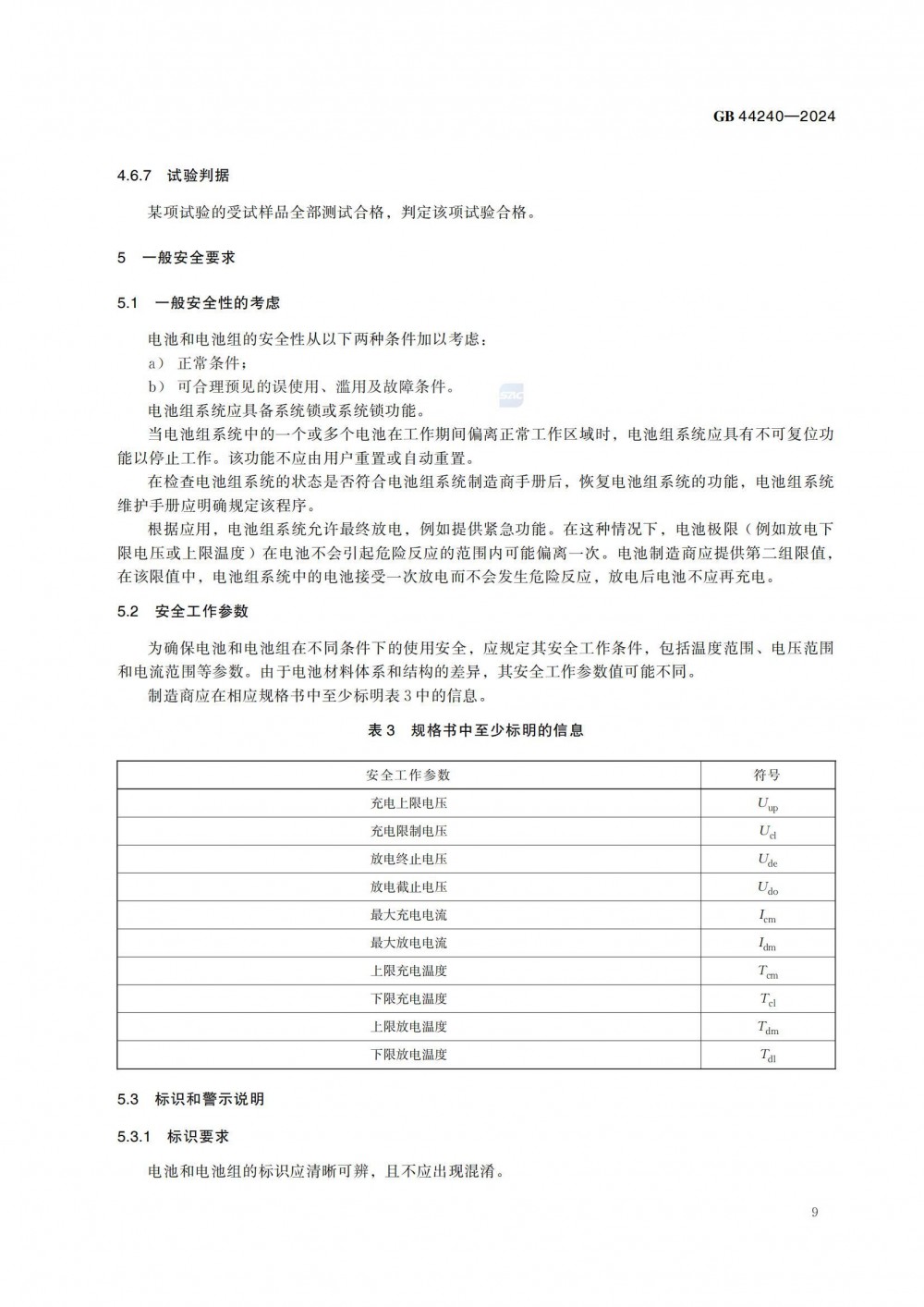

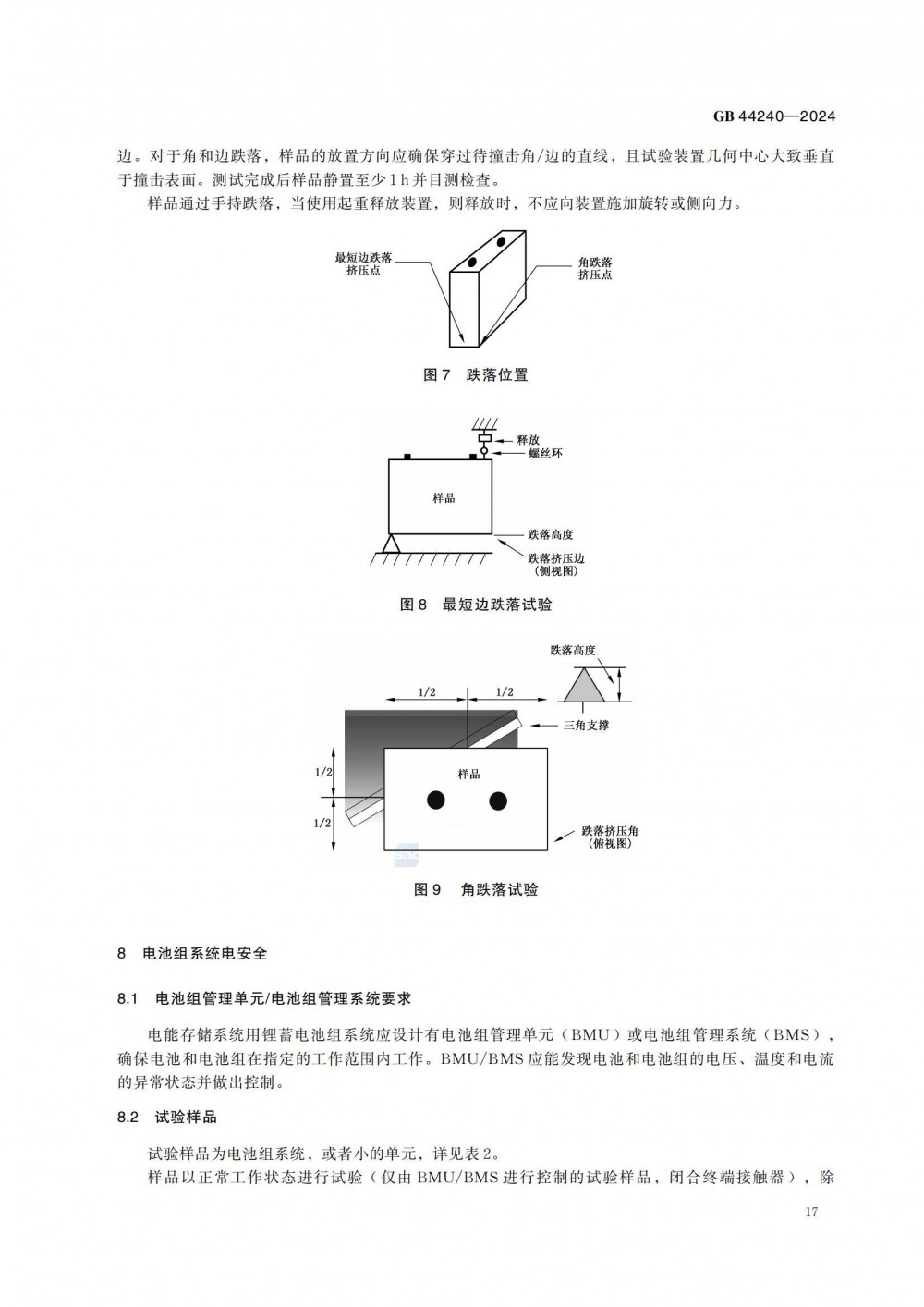

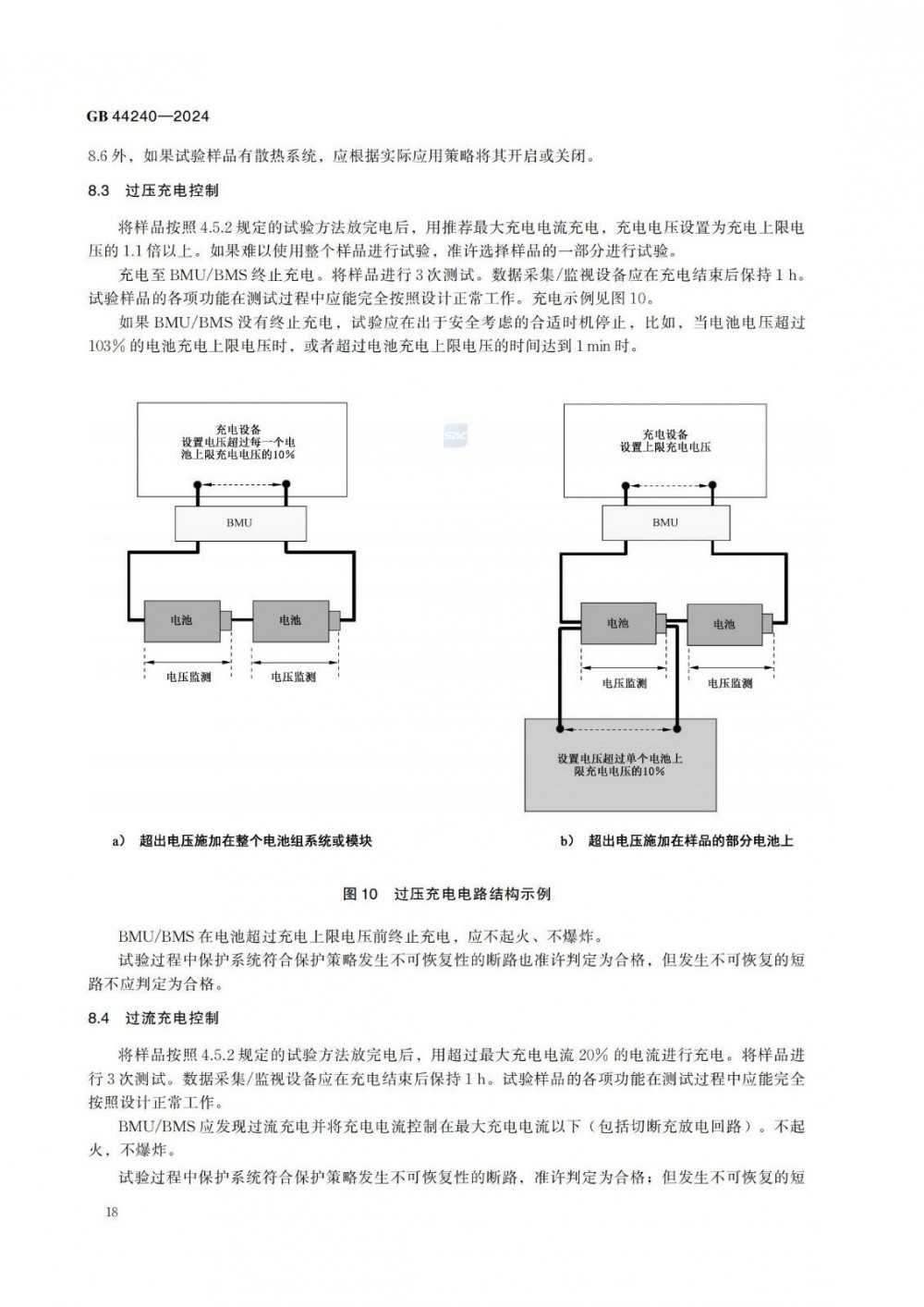

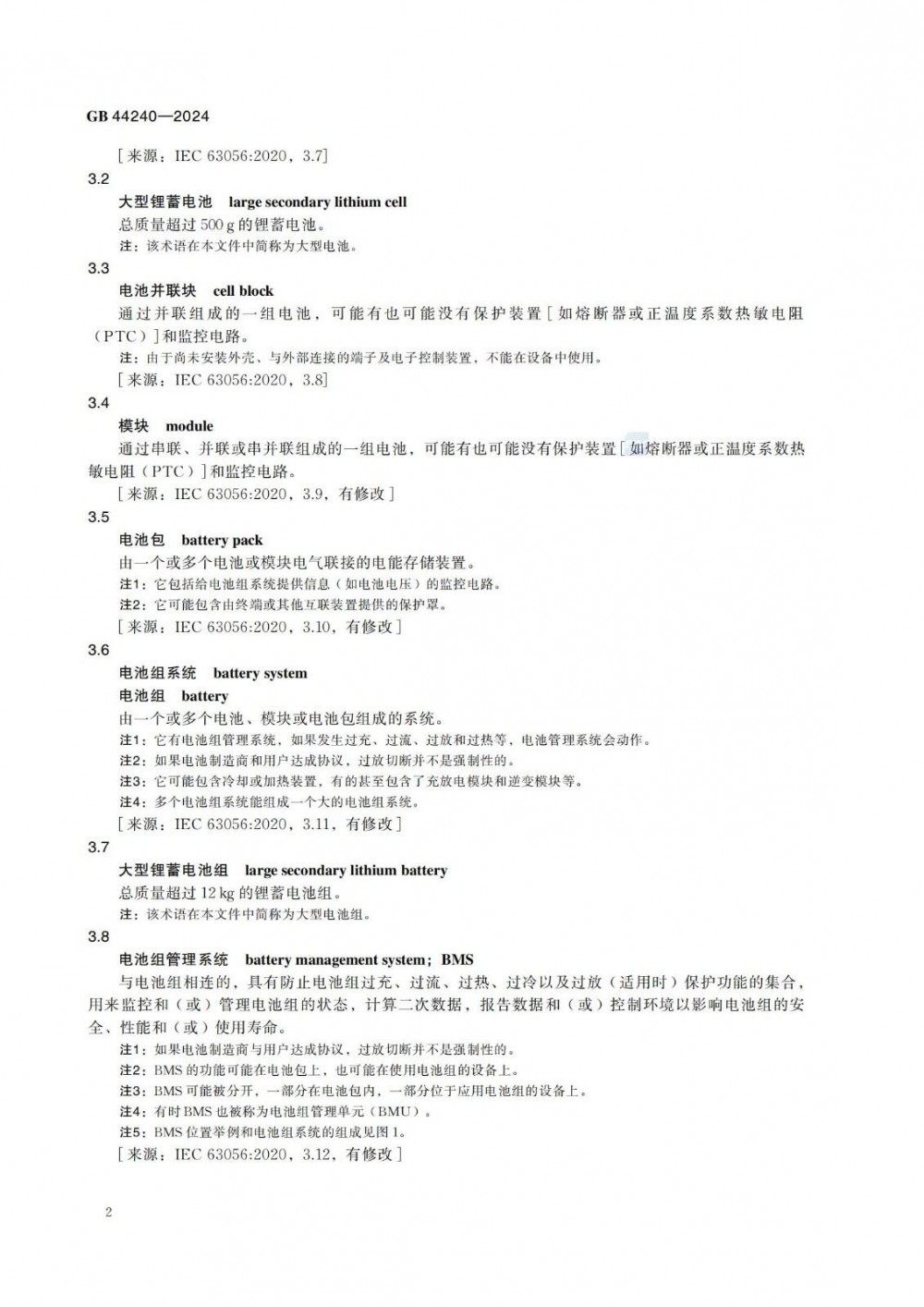

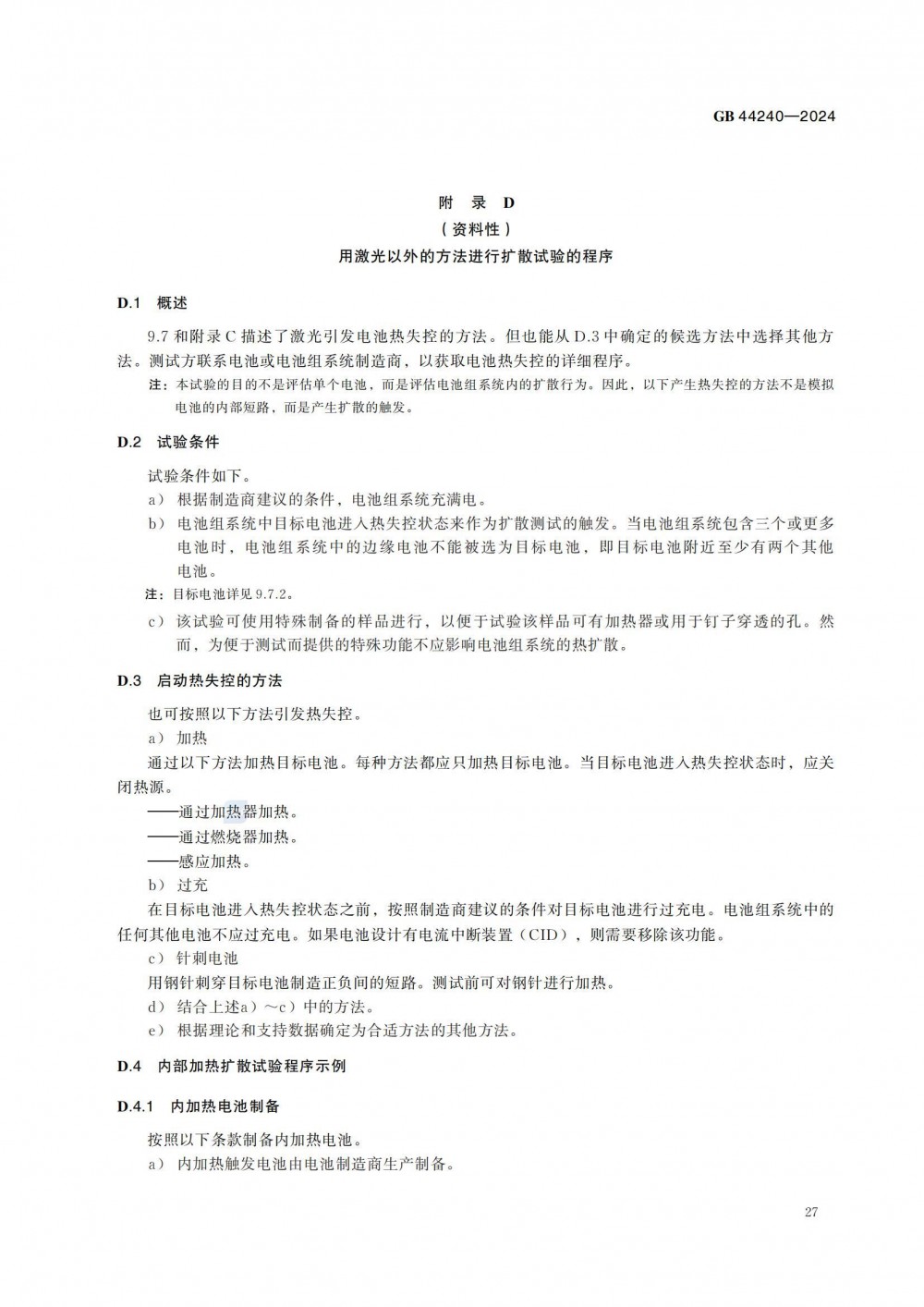

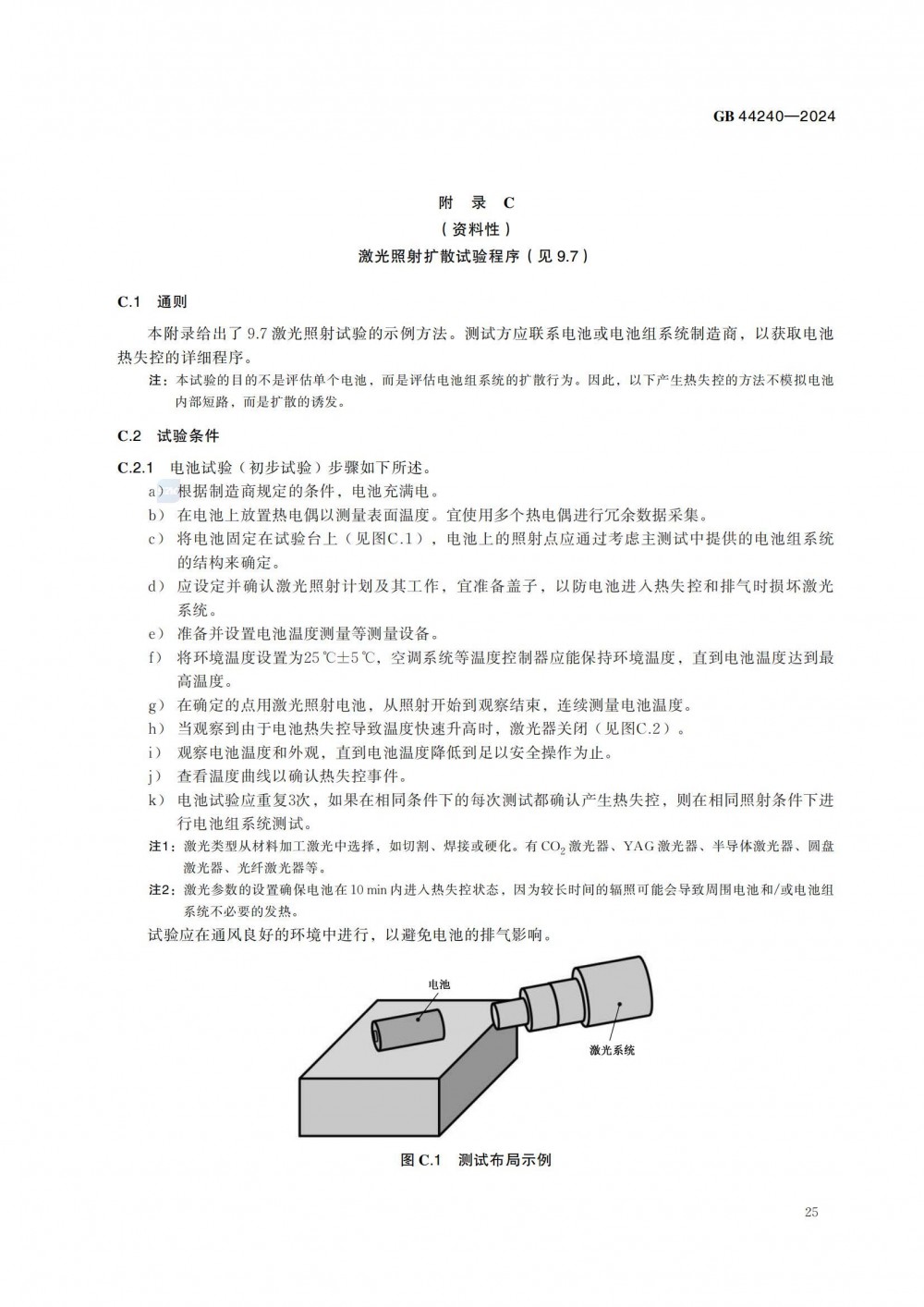

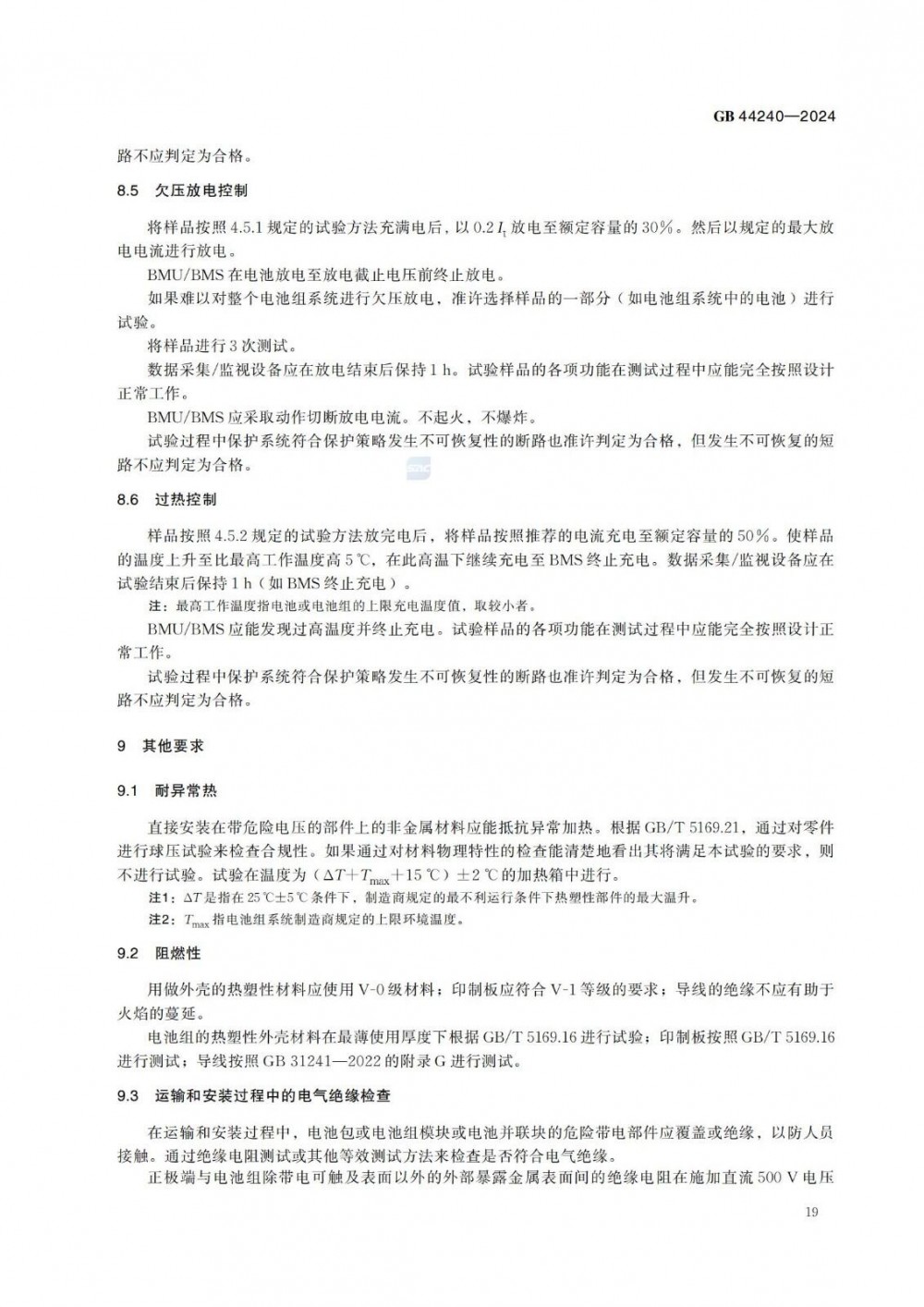

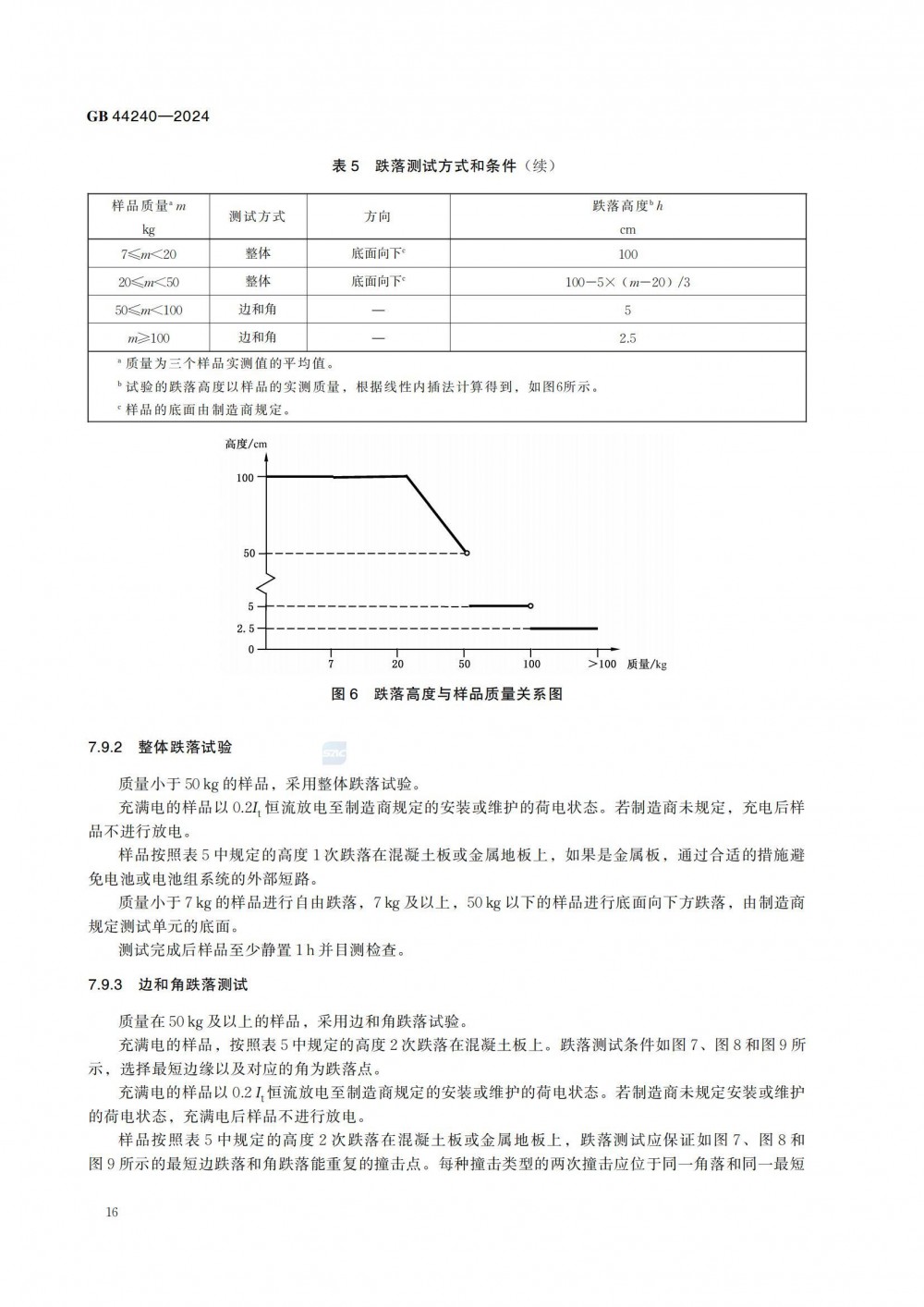

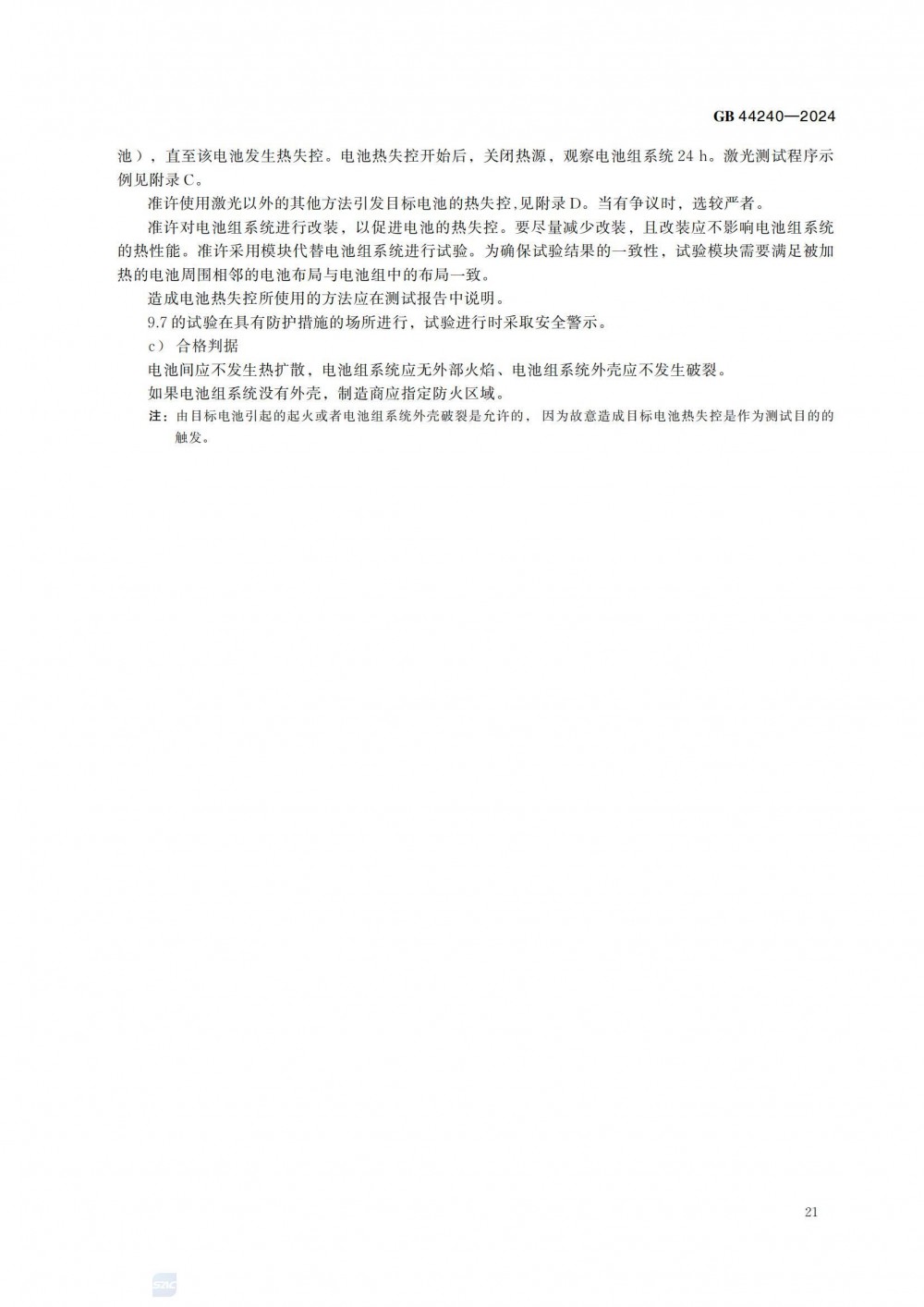

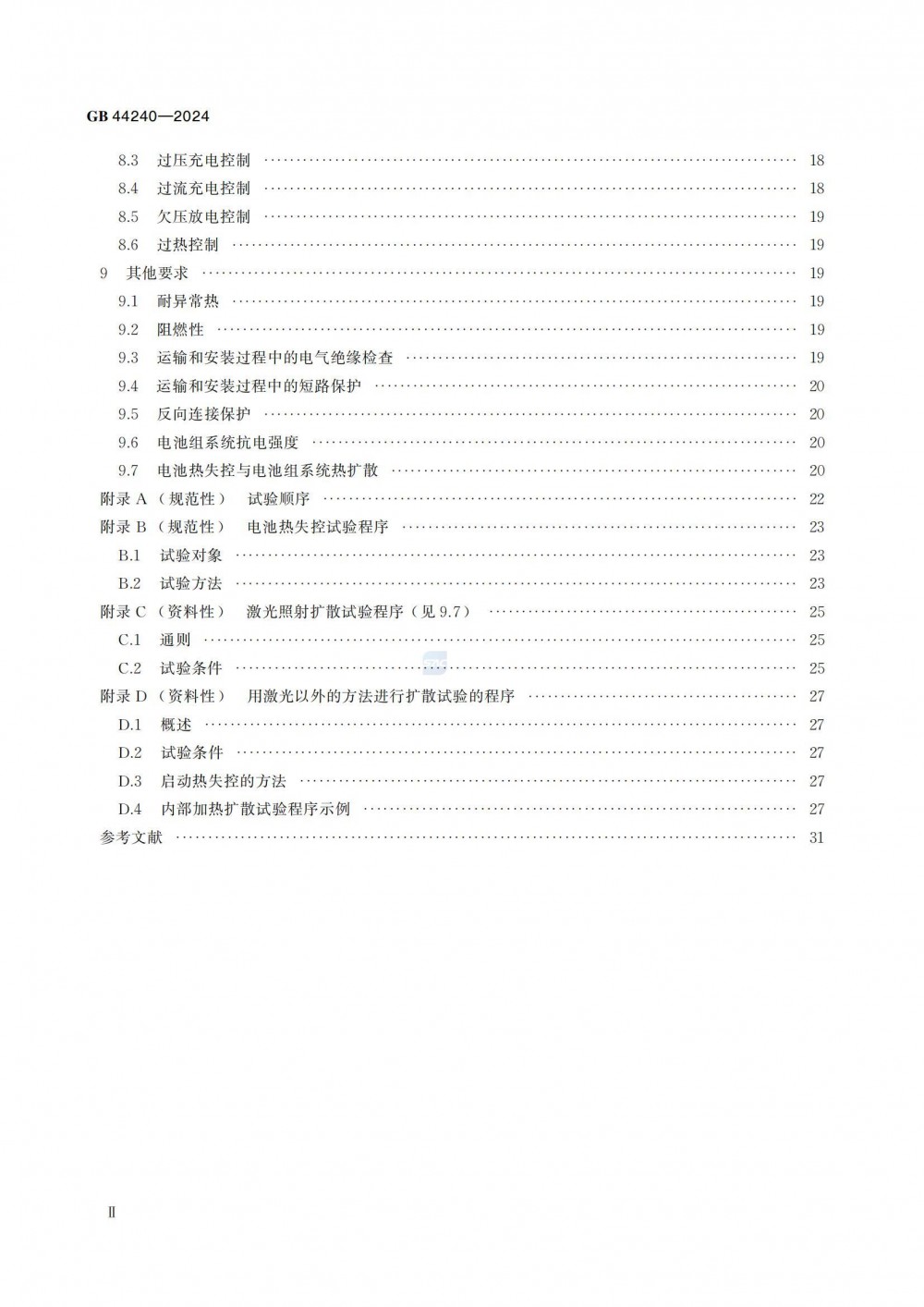

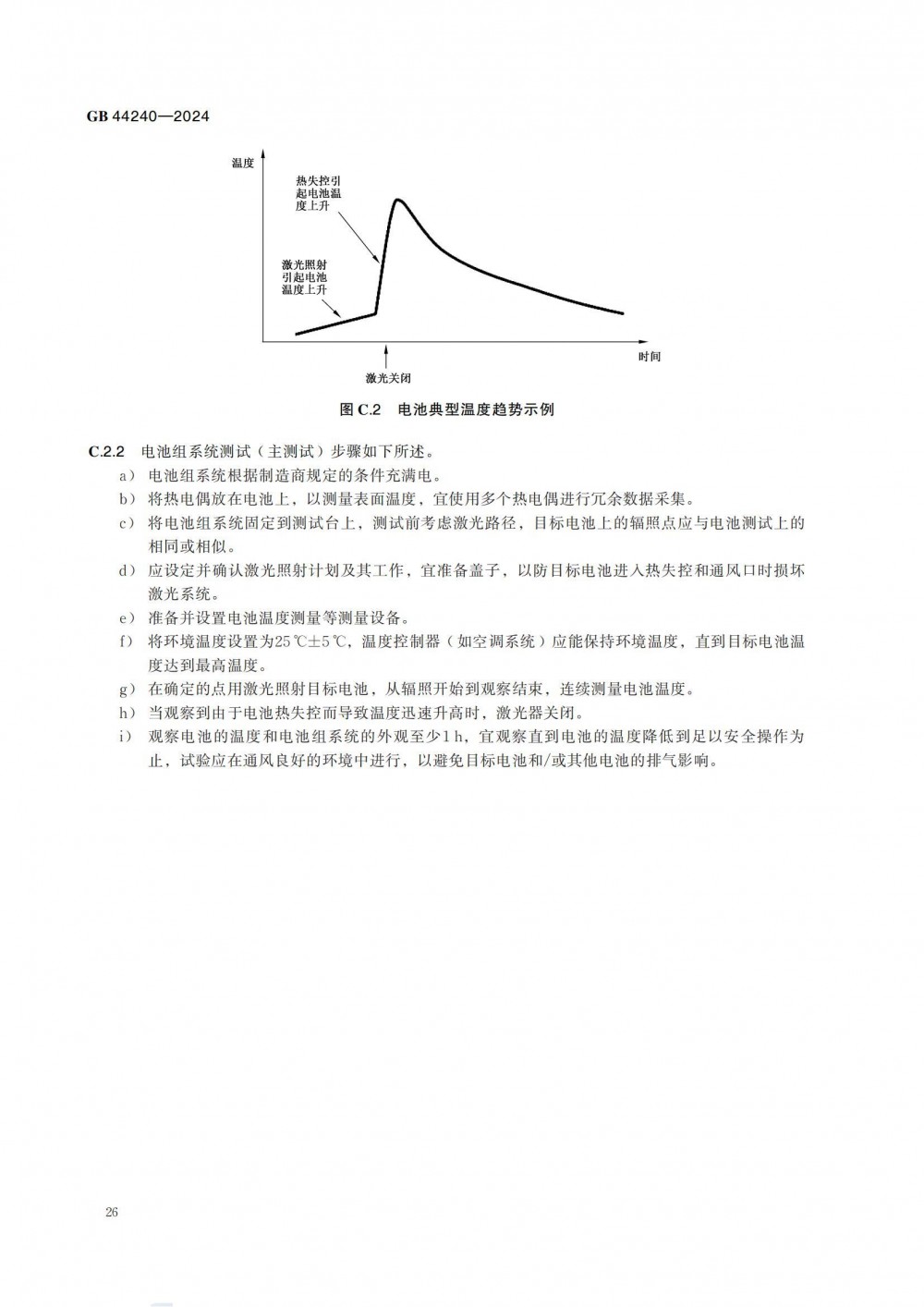

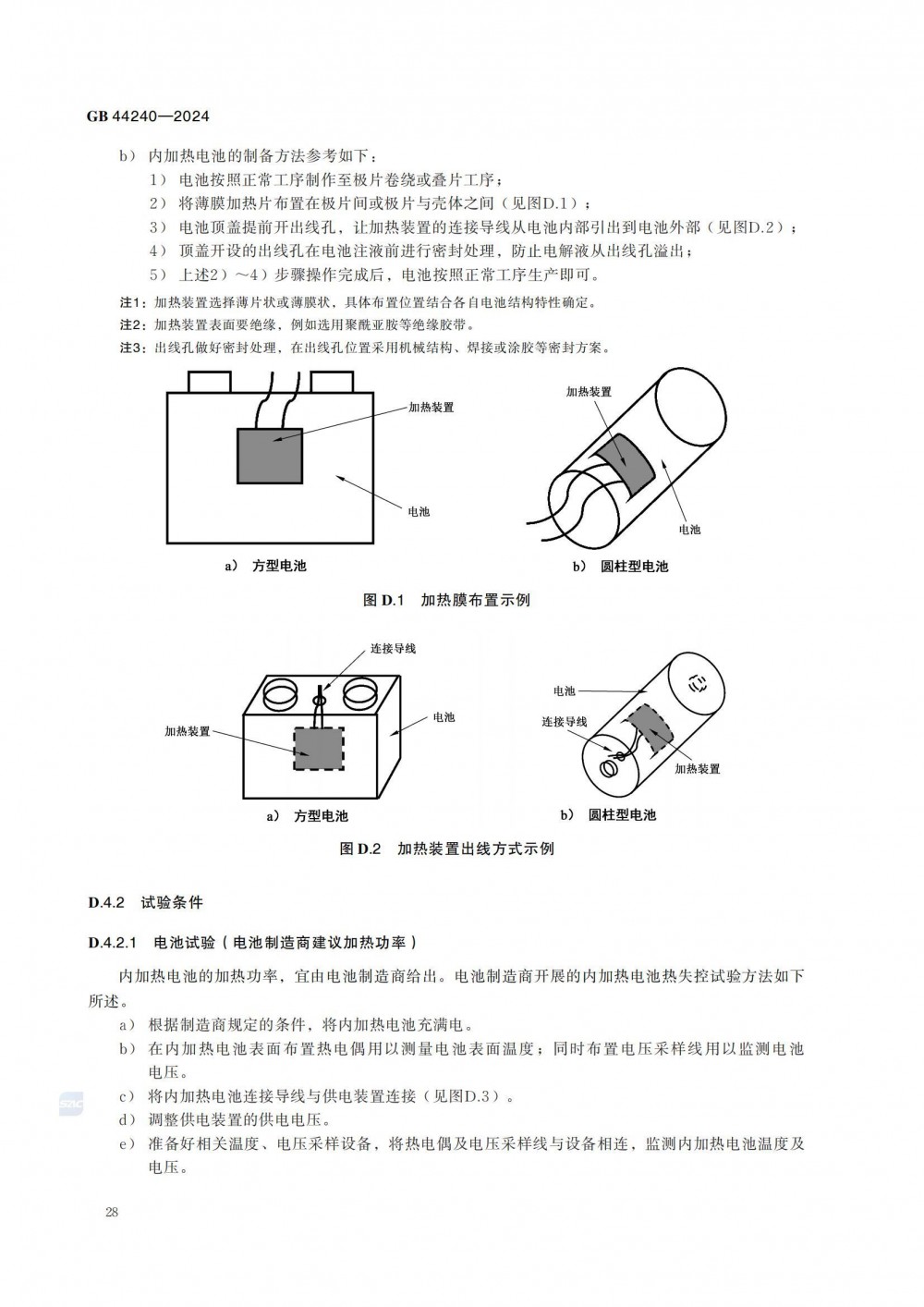

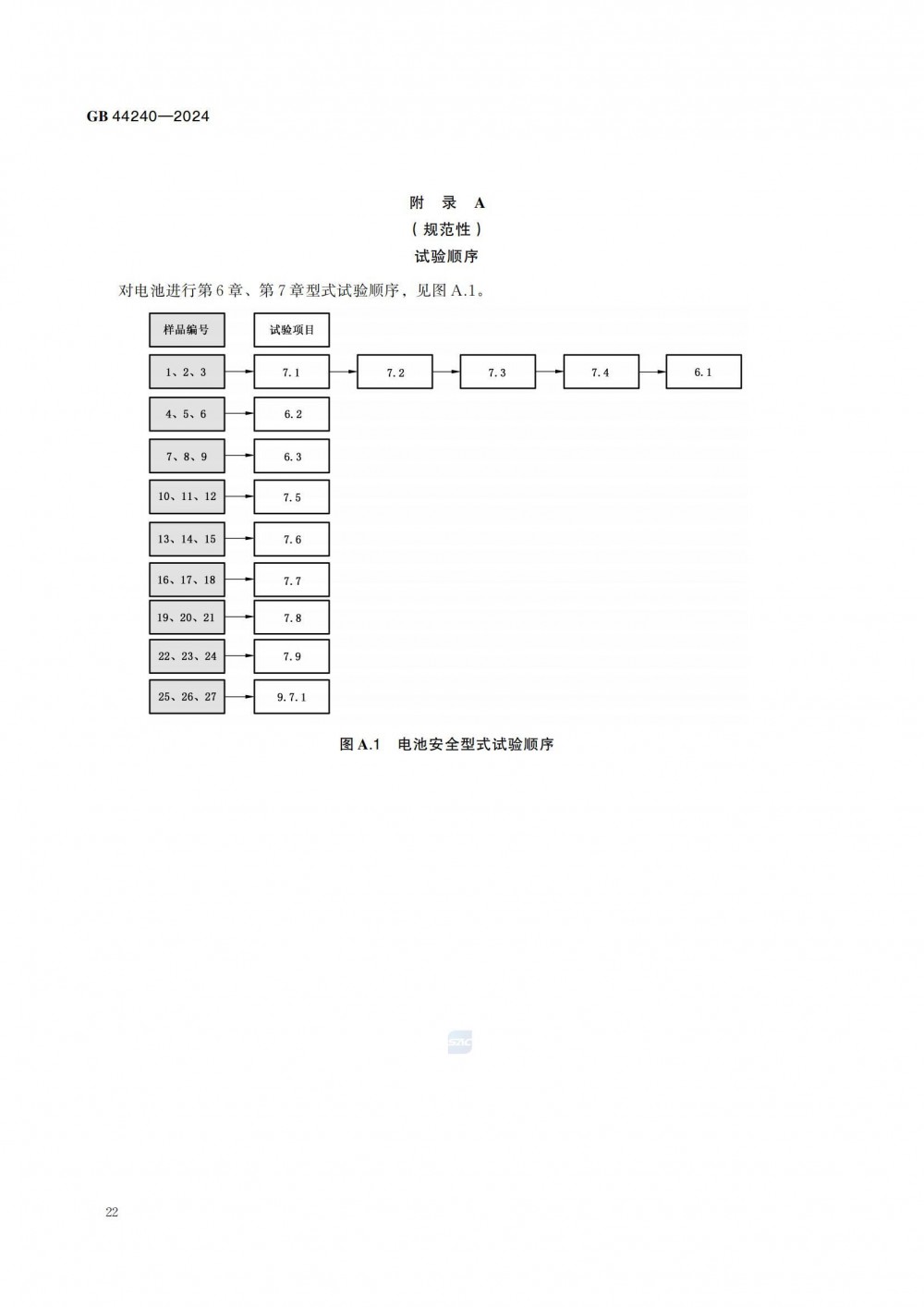

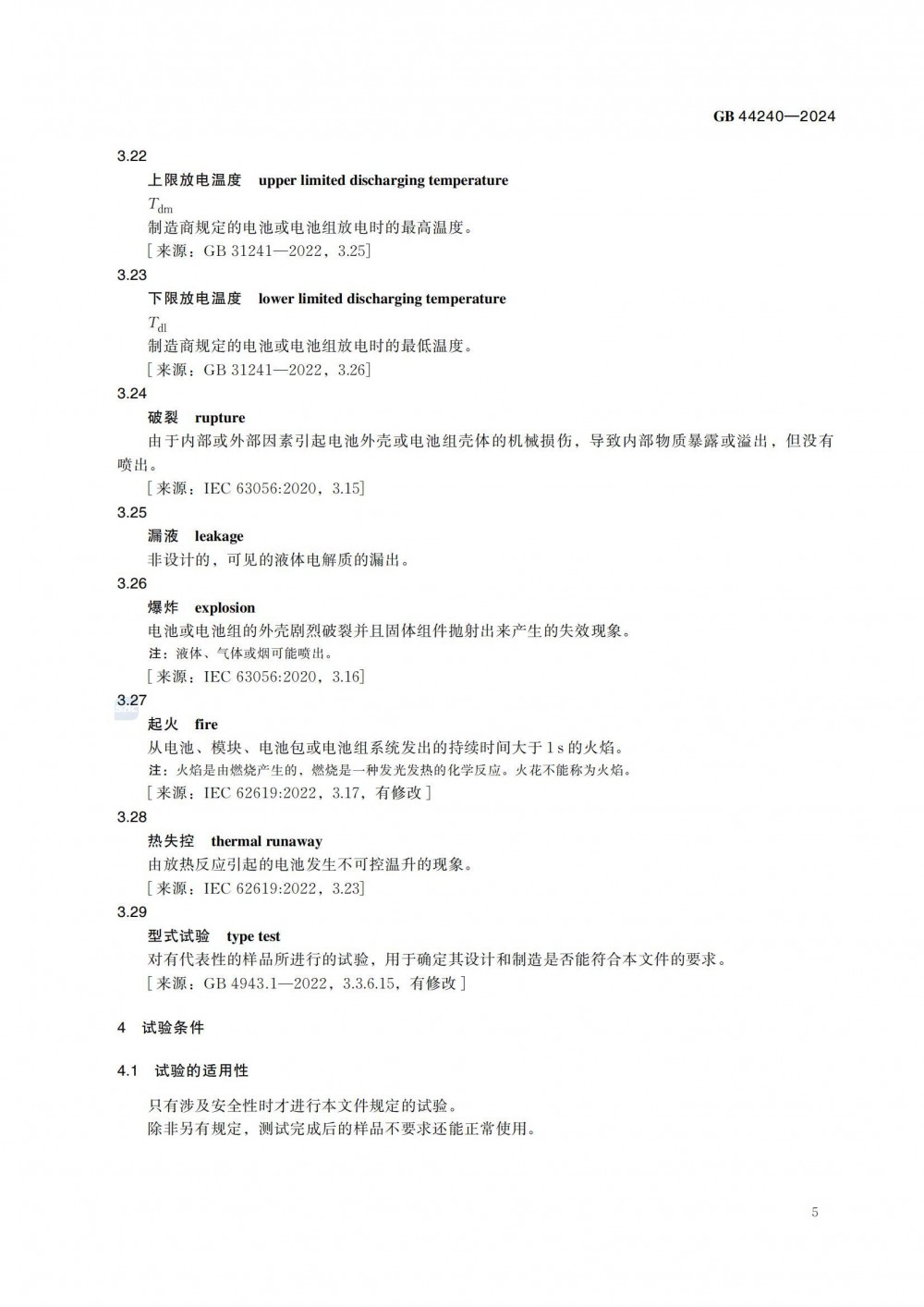

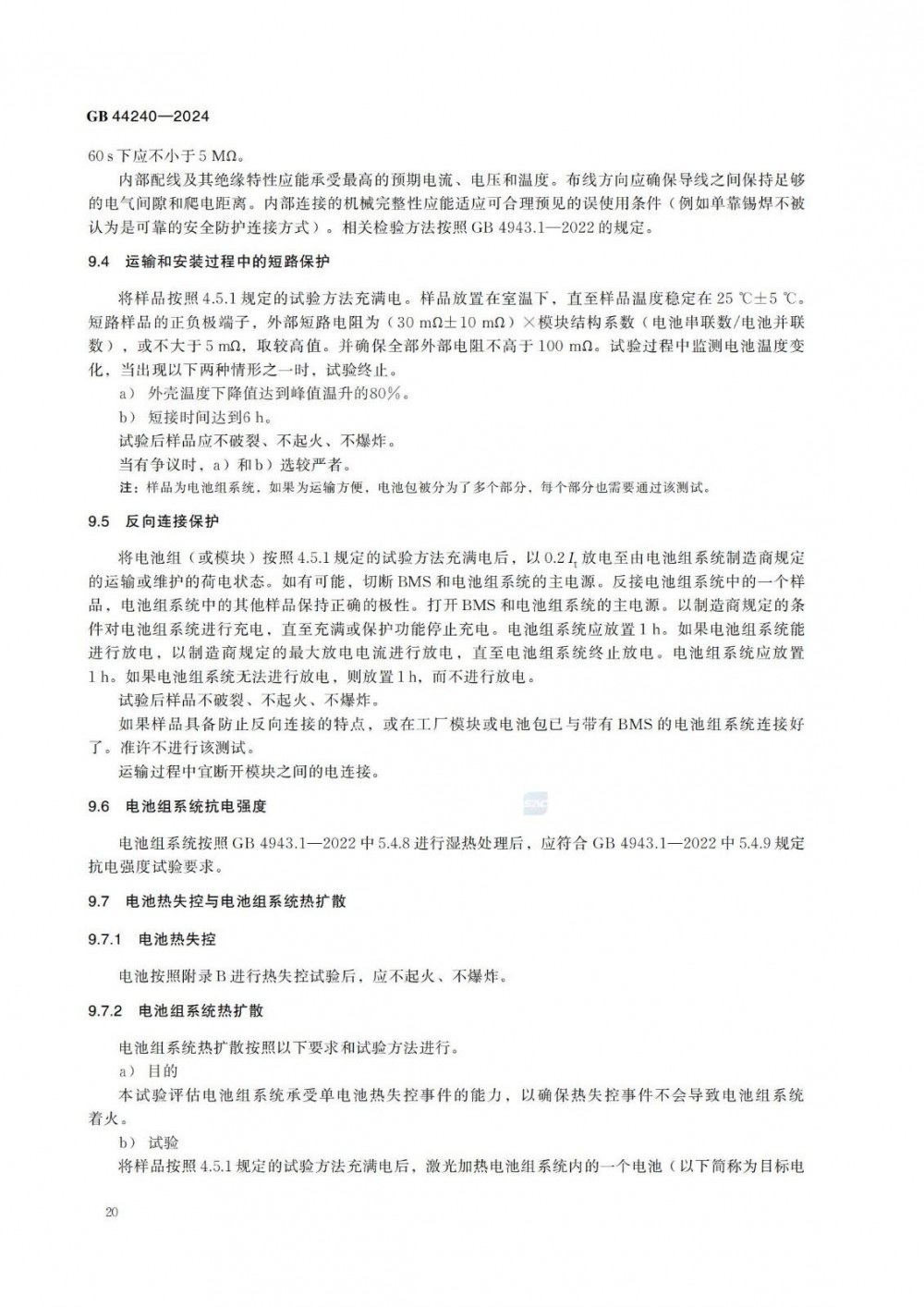

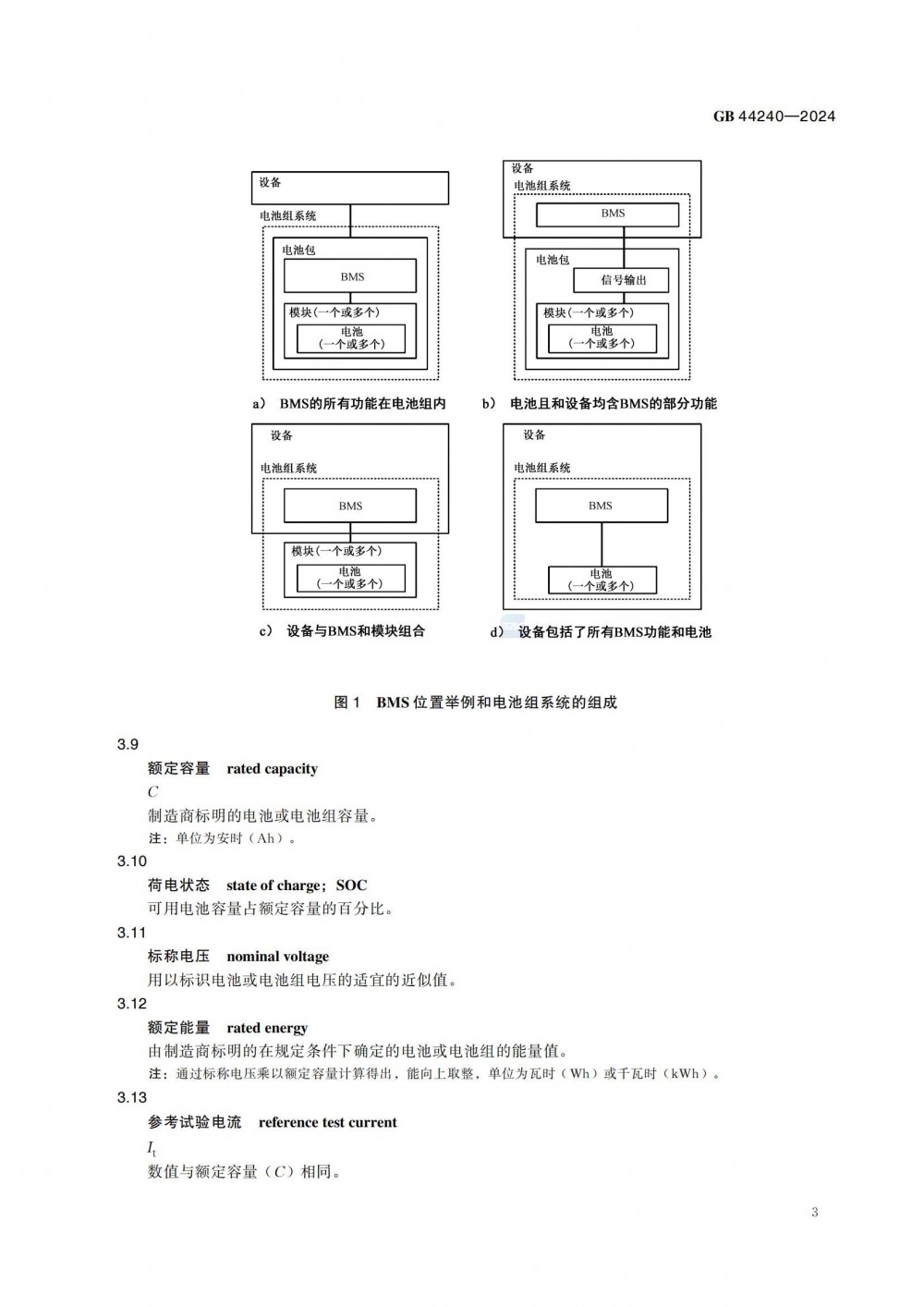

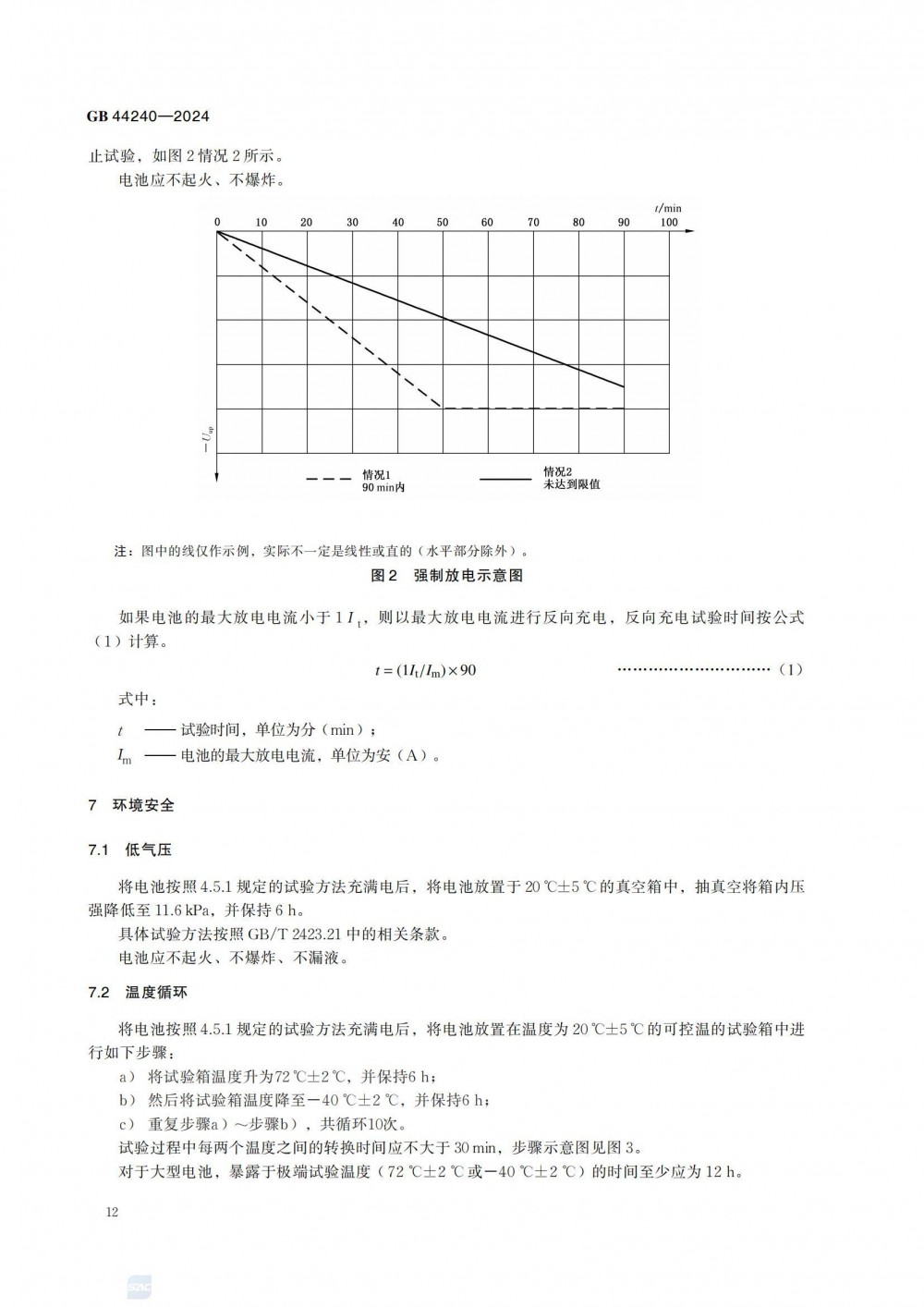

原标准如下：
